【创意PCB】天气&燃气报警月饼

工程标签

2.1k
0
0
5

简介

一个月饼形状的燃气报警器,通过MQ-2检测燃气含量,在报警后支持触摸静音;在平时也是一个天气指示器,通过颜色来指示天气情况:雨天蓝色、阴天淡蓝色、晴天黄色等...配合月饼的形状,放在厨房毫无违和感

简介:一个月饼形状的燃气报警器,通过MQ-2检测燃气含量,在报警后支持触摸静音;在平时也是一个天气指示器,通过颜色来指示天气情况:雨天蓝色、阴天淡蓝色、晴天黄色等...配合月饼的形状,放在厨房毫无违和感

开源协议

GPL 3.0

创建时间:2021-08-23 10:55:17更新时间:2021-11-01 09:15:19

描述

月饼,又称月团、小饼、丰收饼、团圆饼等,是中国的汉族传统美食之一
简介
这,是一个月饼形状的天气&燃气传感器,支持的功能有:
  • 实时监测空气内天然气、液化石油气等烟雾,超过设定数值则声光报警
  • 触摸一键静音,在发现泄漏后可一键静音避免持续鸣叫
  • 连接至涂鸦云平台,获取当地最准确的天气信息,在未报警的情况下显示天气信息,一目了然
  • 月饼外观,放厨房等地点毫无违和感

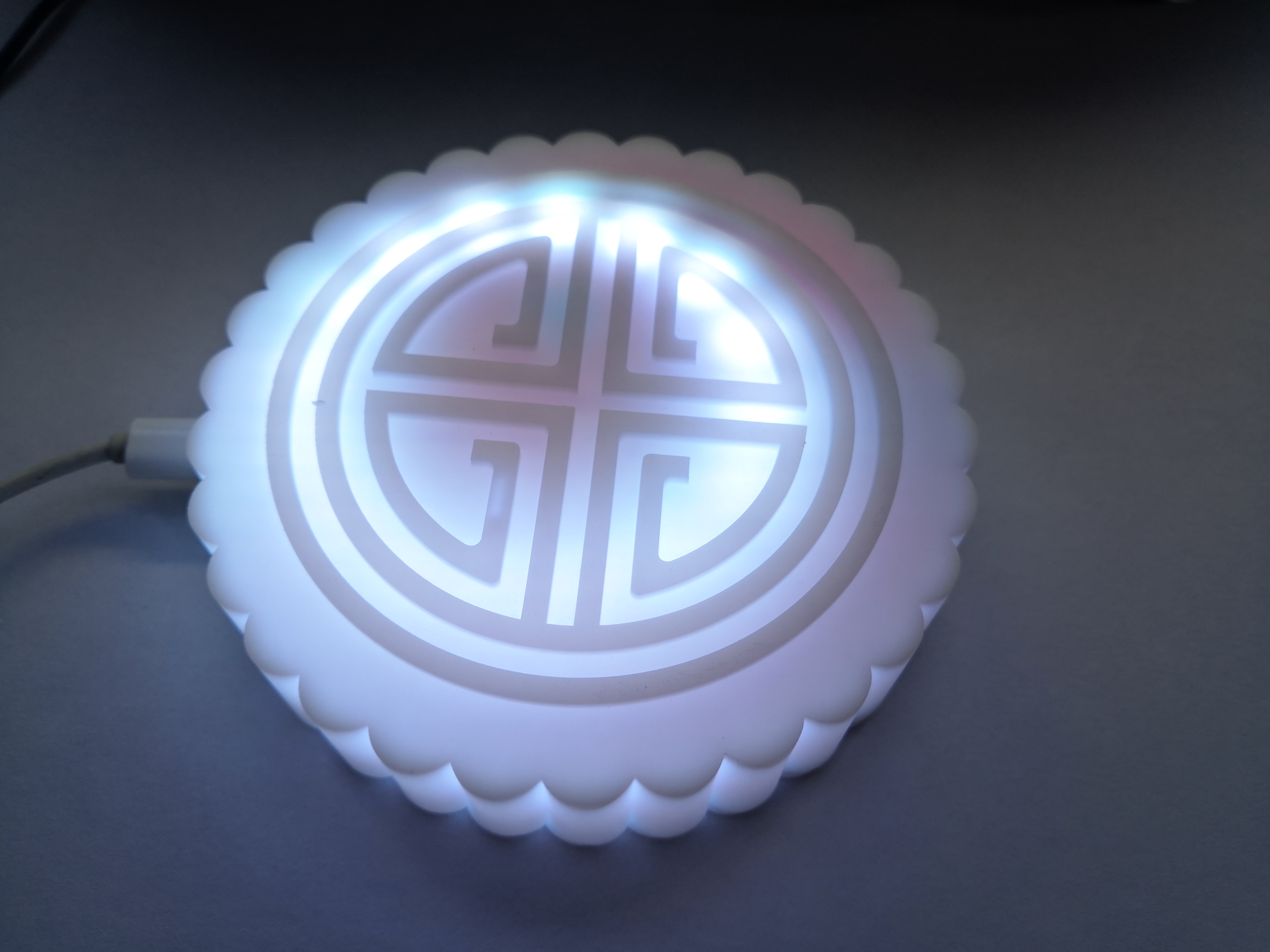

这是外观:
IMG_20210906_110829.jpg                    2kAdFxBQaKH6ZxmJ0i2RGqXOUggIf5wv8q8kS4Q7.png
好像显示有点大.......不知道咋调   QWQ.....

可以看到现在是淡蓝色,外面是阴天哦,天气信息会每30分钟更新一次,燃气检测会一直工作。
在检测到燃气超标后内部蜂鸣器会程序鸣叫,灯光会全红,来警告屋主注意检查泄漏情况,
原理图
供电部分:涂鸦模组工作需要3.3V的电压,输入电压为5V,因此在这里采用LDO进行降压。采用常见的AMS1117-3.3V,原理图采用官方推荐:
主控部分:采用ATMEGA328P芯片,用于和涂鸦模组的通信,以及燃气传感器的数据收集。
触摸部分:采用RH6015触摸芯片,支持锁存输出,可调整敏感度,2mm外壳完全无影响。原理图采用官方推荐:
最后就是烧录部分,主控需要编程,因此采用一个USB-TTL芯片来实现micro usb编程,这里采用CH340G,在RTS引脚串联一个电容到主控芯片可实现烧录时自动复位,如图所示:
外壳
外壳设计依然采用fusion 360设计软件:
image.png image.png

直径10cm  自我感觉还不错hhhh 大家表嫌弃QAQ 外壳文件会上传,要是觉得还行点个赞哈

注:因为需要检测空气中燃气含量,因此外壳不是封闭的,在顶有设计两个对称的通气孔,边框也不是全封闭的,以免影响检测精度:

具体的演示已经上传至b站:https://www.bilibili.com/video/BV1Wb4y1272P/
以前用的剪辑软件到期了,第一次用哔哩哔哩剪辑软件,感觉效果一般般......



设计图

未生成预览图,请在编辑器重新保存一次

BOM

暂无BOM

附件

序号文件名称下载次数
1
月饼皮皮.stl
8
2
月饼底底.stl
8
3
月饼馅(代码).zip
21
4
月饼配料表(bom).csv
9
5
月饼产品简介.mp4
76
