ES2Eds3 ESP32S3 WiFi 开发板
5.8k
0
0
6
简介
基于 ESP32S3 WiFi 开发板，板载OTG和UART，自动下载，DCDC，ESP32 S3
简介：基于 ESP32S3 WiFi 开发板，板载OTG和UART，自动下载，DCDC，ESP32 S3开源协议
：CERN Open Hardware License
克隆自ESP32S3FN8
创建时间：2021-12-25 10:03:19更新时间：2021-12-31 11:33:44
描述
ES2Eds3 ESP32S3
ES2Eds3 ESP32S3 WiFi 开发板
功能

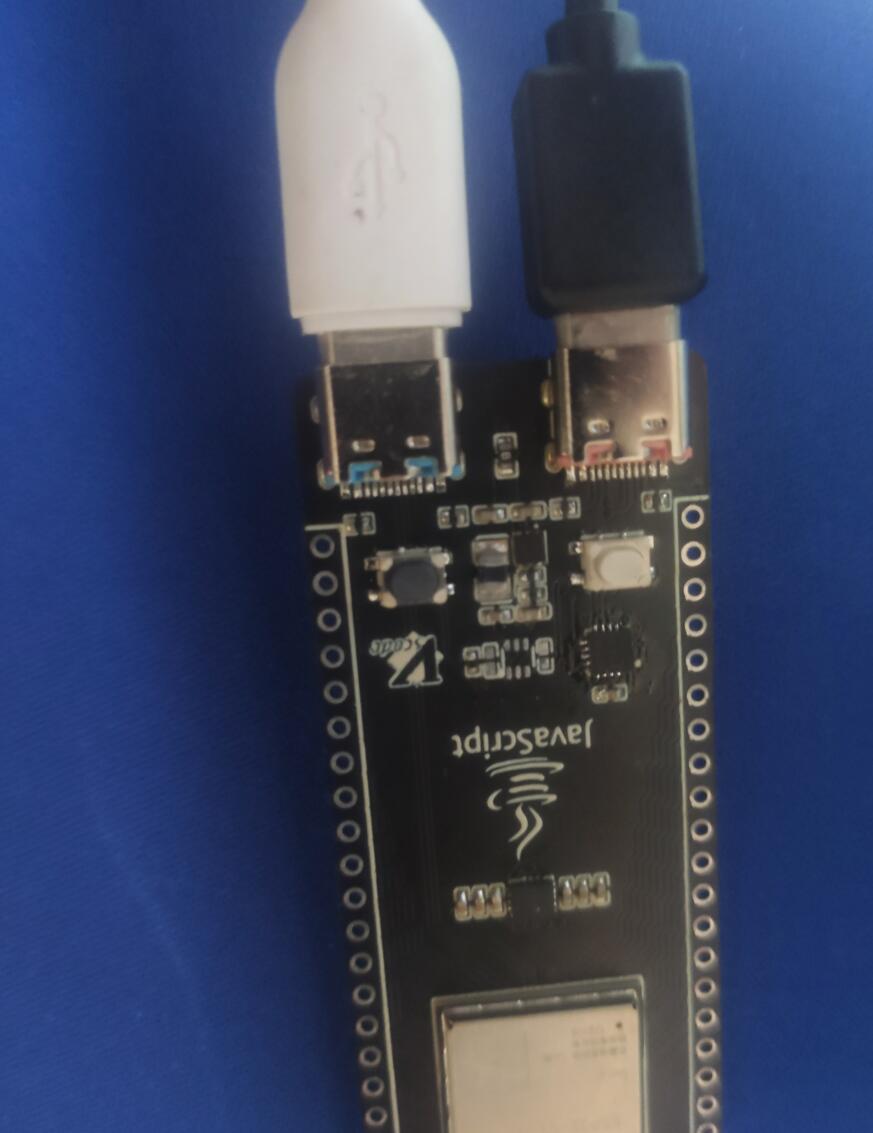

- 自动下载
- OTG
- BOOT/EN按钮
- 板载UART芯片
- 没带LED
- 应该是插不到面包板上
v1.0 只改了丝印和加了ESD 就不验证了
v0.9 验证完成
自动下载的三极管用完了
BOM
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | 10uF/4.7UF | C1,C2,C3,C4 | C0402 | 4 |
| 2 | 4.7uF | C5,C8,C9,C10,C13 | C0402 | 5 |
| 3 | 100nF | C6,C7,C11,C12 | C0402 | 4 |
| 4 | LESD8D3.3CAT5G | D1 | SOD-882_L1.0-W0.6-BI | 1 |
| 5 | HDR-M-2.54_1x20 | J1,J2 | HDR-M-2.54_1X20 | 2 |
