RV1106验证板

工程标签

3.4k
0
0
27

简介

瑞芯微RV1106的验证板,支持TF卡、EMMC、NAND FLASH、RGB屏幕、USB、百兆以太网、触摸屏、摄像头、话筒、无线网卡(RTL8723DS)和音频外放等功能。

简介:瑞芯微RV1106的验证板,支持TF卡、EMMC、NAND FLASH、RGB屏幕、USB、百兆以太网、触摸屏、摄像头、话筒、无线网卡(RTL8723DS)和音频外放等功能。

开源协议

GPL 3.0

创建时间:2024-12-15 04:53:04更新时间:2025-01-21 03:54:40

描述

视频链接

【B站视频--焊接及调试】https://www.bilibili.com/video/BV12MqHYqEqJ/

一共8个视频,慢慢看哟!

项目简介

本项目是基于瑞芯微RV1106的验证板,支持TF卡、EMMC、NAND FLASH、RGB屏幕、USB、百兆以太网、触摸屏、摄像头、话筒、无线网卡(RTL8723DS)和音频外放等功能。

版本情况

2025.1.4 V0.2,已打板测试。调整了部分电源走线,增加内置话筒电路。蓝牙、触摸待测。
2024.12.8 V0.1,已打板测试。RGB屏幕线序不正确(已修正)。

引出管脚和自定义器件

  • ADC1;
  • GPIO0:A0、A1、A2;GPIO1:A0、B2、B3;GPIO3:D0、D3、B0—B5、C6、C7;
  • 1.8V x 2、3.3V x 4、GND x 4、RTC外接电池 x 1;
  • 自定义LED和按钮各一只;

硬件说明

  • PCB尺寸90x80毫米,4层板。EMMC、摄像头、TF等部分走线基本等长,基本遵循阻抗设计。

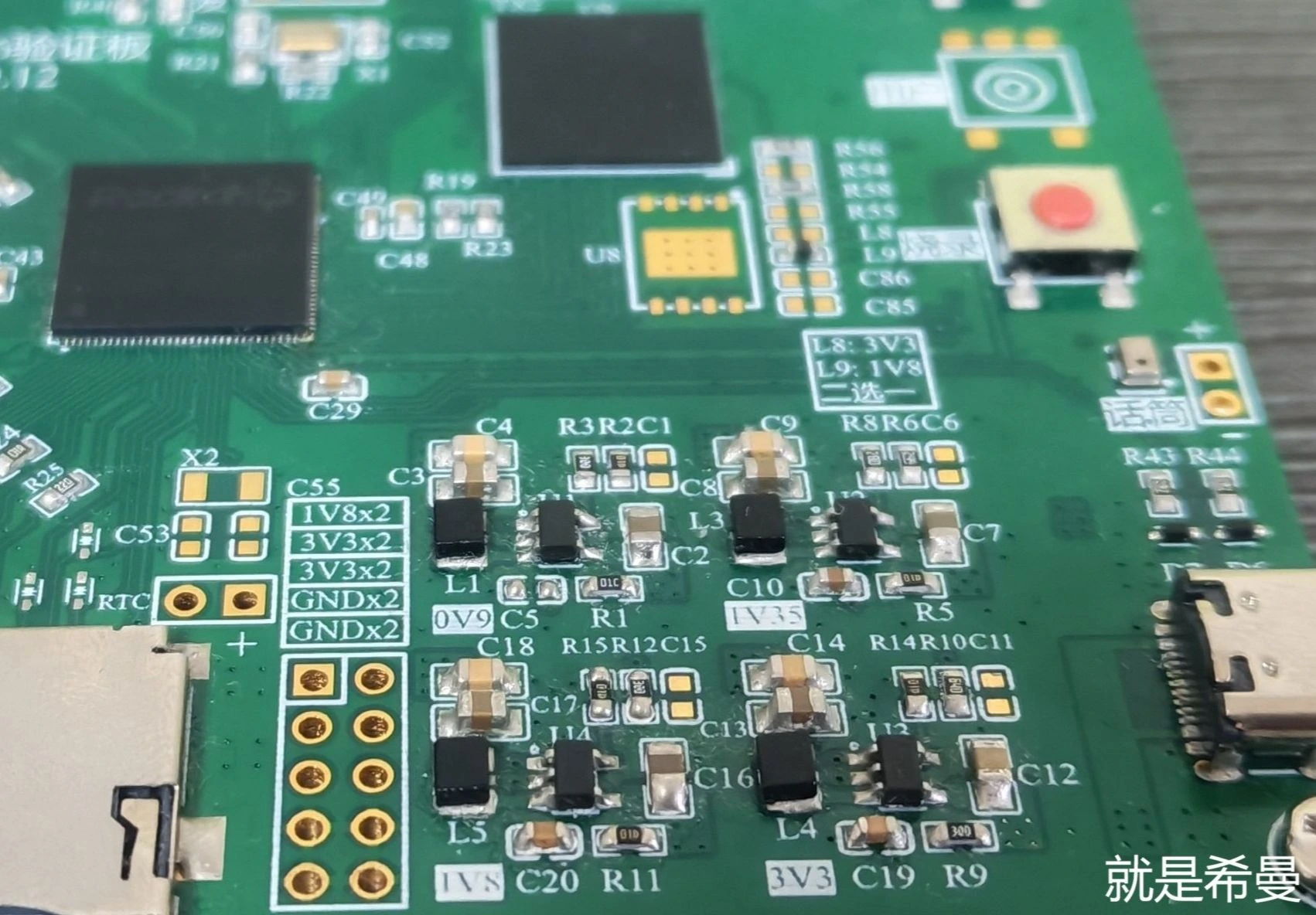

  • 采用4只MT3520B作为主电源,分别为0.9V(核心)、1.35V(内存)、1.8V(存储器及辅助)、3.3V(外设)供电。
  • 引出串口1(GPIO1:B2、B3)作为调试接口,采用排针连接,串口芯片为小封装CH340E。可以使用板载串口芯片,也可以不焊接板载串口芯片而使用外接串口模块。
  • 外放采用NS4158芯片,可根据需要打开防失真功能。
  • 提供了内置话筒和外置话筒接口。
  • 兼容SC3336摄像头接口。
  • 因EMMC和NAND FLASH采用了同一个通道,故只能二选一使用。
  • RV1106的RGB屏幕支持RGB666模式,可以采用接口兼容的RGB屏幕。
  • 屏幕背光芯片为MT9284-28J,PWM调光。
  • 电源部分为0805和0603封装元件组合。PCB大部分为0603器件(音频部分多为0805),核心电源部分采用少量0402器件。
  • USB、串口、TF卡等接口加入了TVS和ESD器件。
  • 电路图中加入了注释,焊接前请仔细阅读。

注意事项

  • 制板时选择“JLC04161H-3313”层压结构,板厚1.6mm。
  • 注意EMMC和NAND FLASH的主控电压选择,有的芯片是3.3V,有的却是1.8V,使用前查看手册选择好相应的电压。电路中有2个选择主控电压的磁珠,注意二选一使用,以免烧坏芯片。

未解决部分

  • 蓝牙驱动还在学习中,未测试。
  • 手头没有电容触摸屏,也未测试。

软件部分

RTL8723DS需要自行编译驱动。

图片展示

图1:全景


图2:左侧


图3:右侧


设计图

未生成预览图,请在编辑器重新保存一次
