STC8G1K08A超小系统板

注意：

• 除P3.0和P3.1外，其余所有I/O口上电后的状态均为高阻输入状态，用户在
  使用I/O口时必须先设置I/O口模式
• 所有的I/O口均可以设置为准双向口模式、强推挽输出模式、开漏输出模式或
  者高阻输入模式，另外每个I/O均可独立使能内部4K上拉电阻
• 当使能P5.4口为复位脚时，复位电平为低电平
• 对于STC8G1K08系列B版芯片，P5.4作I/O口使用时，电流不要超过50mA，
  也不要有强的冲击
• STC8G1K08系列B版芯片所支持的USB下载为I/O口软件模拟的USB，由于受制成、温度等多方面因素的影响，会导致有一定比例的芯片无法进行USB下载，经实际测试，无法USB下载的比例可能在5％～8%

焊了4块（V1.0），分别为一块08，两块08A，一块17，17那块无法使用USB下载(17本来就不支持USB直接下载)

焊了2块（V2.0），分别为一块08(qfn8，感觉这个是批次问题，无法使用usb直接下载)，一块08A

version2.0:

1. 优化了丝印和布局
2. 减去不必要的元器件(usb电阻与稳压管)
3. 增加一颗测试用的LED，P32
4. 增加半孔设计可以直接当作模组焊接，背面无元器件
5. 两个版本全部兼容面包板

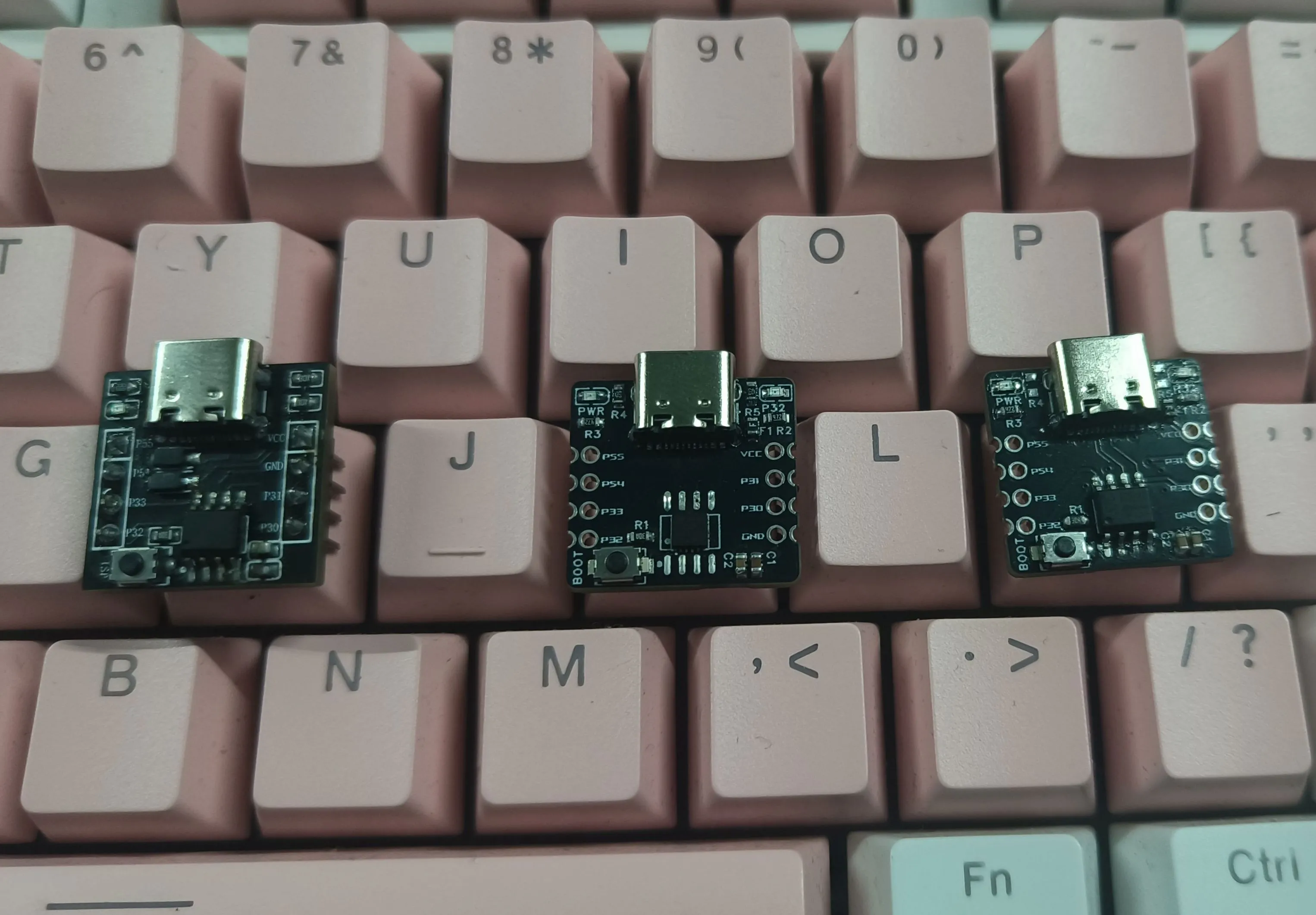

V1.0与两个v2.0正面

V1.0与两个v2.0背面

附件为测试例程，P30与P32交替闪烁
