模仿稚晖君的透明小电视

项目简介

本项目仿制稚晖君开源的HaloCube透明小电视，但硬件部分结合自己手中的芯片，进行适应性的调整。并且结合实际硬件设计3D打印的外壳，简单安装后，基本实现预期功能。

项目功能

本设计是基于ESP32-PICOz-D4单片机设计的显示系统。将TFT显示屏与分光棱镜结合，实现立体透明的炫酷显示效果。
并且将陀螺仪作为控制按键，当小电视角度调整时，显示屏幕可以切换内容。
设计多色的LED灯，既可以联动按键，又可以作为氛围灯，增加炫彩效果。
其它还具有USB转串口、自动下载电路，WIFI通信天线等辅助电路。

项目参数

此处可填写项目的相关功能参数介绍，示例：

1、本设计基于ESP32-PICOz-D4主控芯片；
2、使用LIS3DHTR陀螺仪（未使用MPU6050陀螺仪因为LIS3DHTR陀螺仪价格更便宜，并且不影响功能）；
3、使用WS2812灯珠作为氛围灯（单IO控制简单）；
4、使用2.4寸TFT液晶显示屏（显示部分适配分光棱镜大小）；
5、串口下载使用CH340K和自动下载电路（焊接简单，价格便宜，占用空间小）；

原理解析（硬件说明）

本项目由以下部分组成，5V转3.3V的LDO电源部分、WS2812多色LED灯部分，LIS3DHTR陀螺仪部分、TFT显示屏部分、SD卡部分、USB转串口及自动下载部分。其中SD卡部分需要接上拉电阻（本项目未使用），或者使用SPI通信。

注意事项

• 焊接ESP32-PICO-D4芯片时，建议使用加热板或加热台，单面焊接，涂抹锡膏要均匀。
• TFT显示屏驱动程序代码需要镜像处理，建议参考稚晖君的开源代码

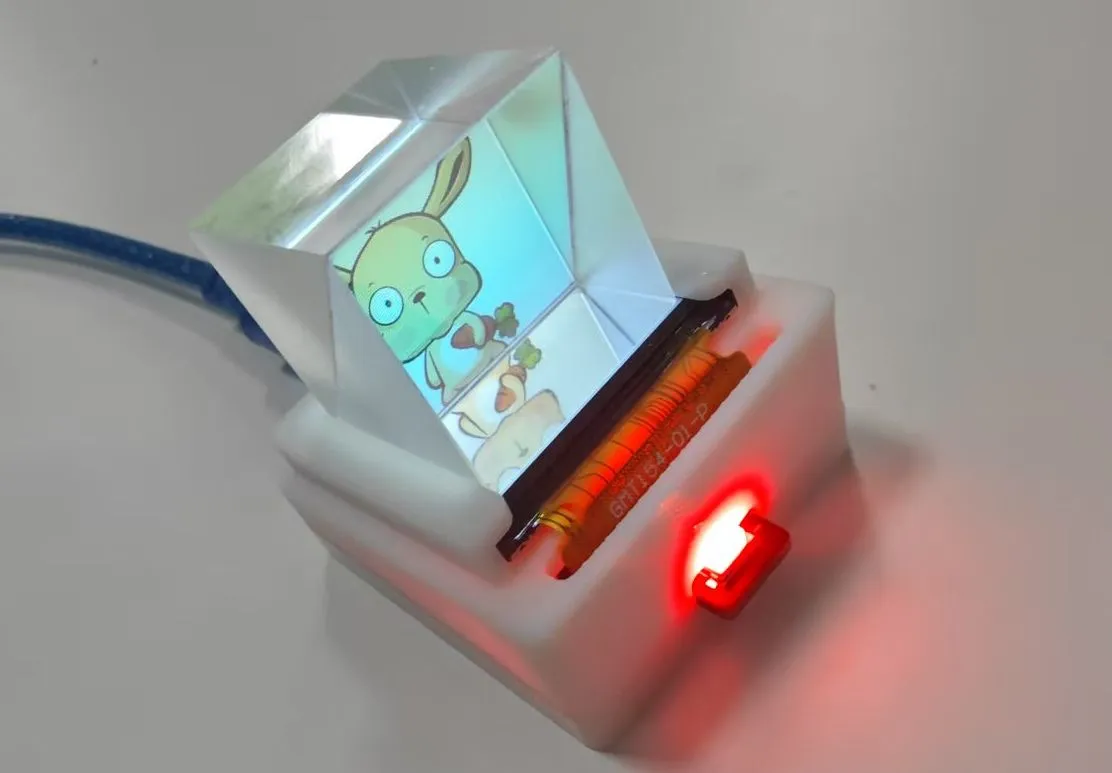

实物图
