充电模块:充放一体升级版

也可以购入标准版更换IP5036
IP5306,最大可输出3A
也可以给泰山派提供电能
说明：
开关上拉使用电池输出5V或关闭，【上拉的情况下（外部供电）千万不要使用工具诱骗9~20V】
下拉提供焊盘供电【可接DAPLNK】，此才可使用工具诱骗pd。
请不要把诱骗出的9~20V插入到充电口中！！！！！！

物料清单：
M3*6*0.8垫片x4
M3*10螺柱x4
M3*20*6薄平头螺丝x4
103048电池x1【1.25红黑色1500~1600ma】可取消部分螺丝孔加大电池容量】
充电放电一体模块标准版换ip5306x1
6pinc口x2
拨动开关，轻触开关焊接前已经把固定脚位消除！！！
1.25电池座x1
26#AWG4并硅胶排线

安装教程：
1，按照样图焊接硅胶线

2，把模块上的key飞线到板子上，并预拧一下螺丝和螺柱

3，安装垫片

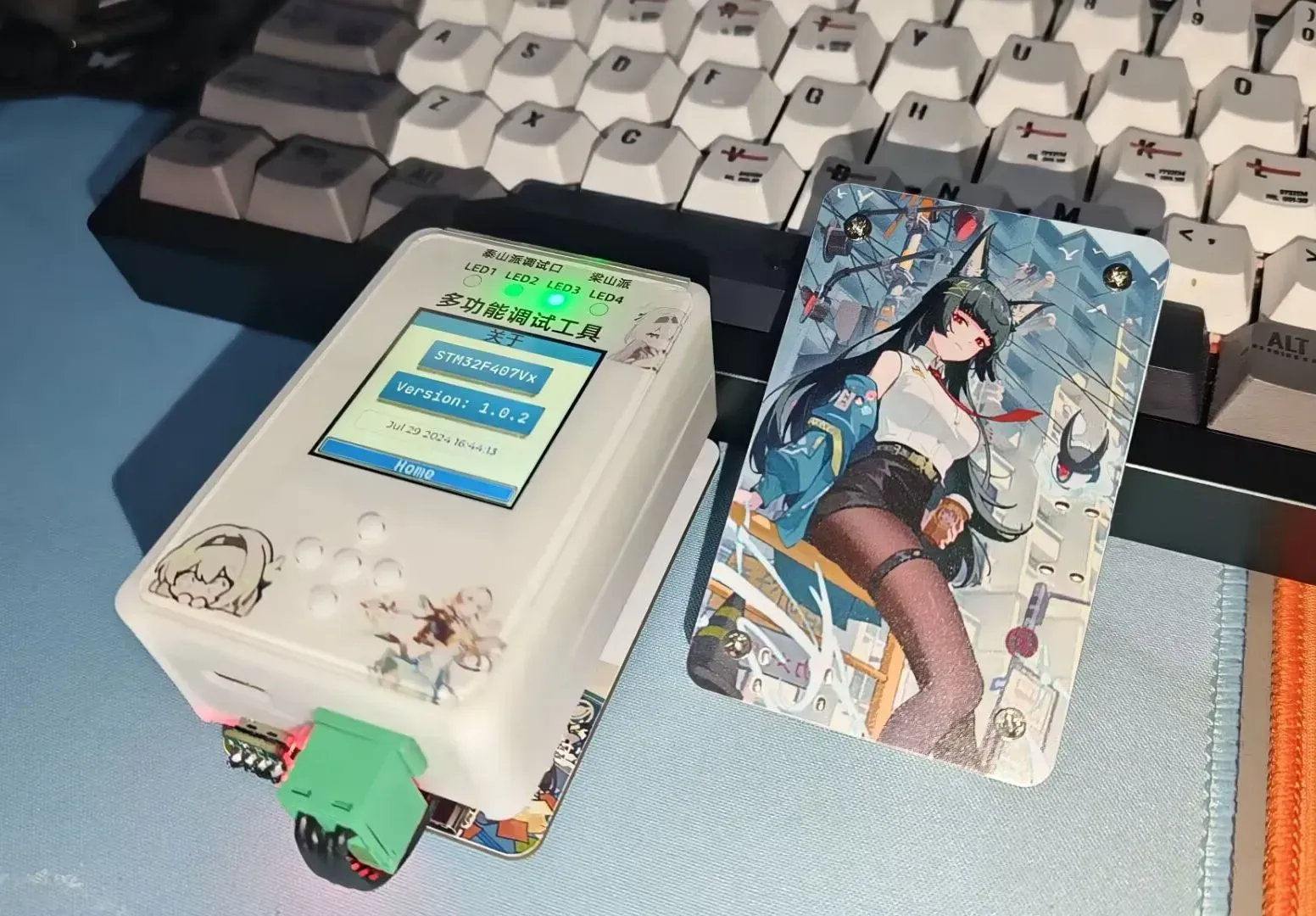

4，安排下大概走线，放入立创daplink调试工具上

5，插上线后拿镊子调整多于线路

焊接面的图片来自于：kirakiracat闪闪猫外设中的闪闪，请勿拿本图进行商用
