MSPM0G3507最小系统
简介
MSPM0G3507双面板,信号线宽8mil,3v3电源20mil,5v电源30mil,封装以0805和0603为主,布局有点问题,欢迎指正。
简介:MSPM0G3507双面板,信号线宽8mil,3v3电源20mil,5v电源30mil,封装以0805和0603为主,布局有点问题,欢迎指正。开源协议
:GPL 3.0
描述
一、项目概述
本项目旨在设计并实现基于MSPM0G3507微控制器的最小系统。具有 128KB 闪存、32KB SRAM、2 个 4Msps ADC、DAC、3 个 COMP、2 个运算放大器、CAN-FD、MATHACL 的 80MHz Arm® Cortex®-M0+ MC
二、系统组成
- 核心微控制器:MSP430G3507,作为系统控制中心,负责处理所有输入输出信号和内部逻辑运算。
- 电源模块:提供稳定的电源供应,确保微控制器和其他外围设备正常工作。
- 时钟模块:为微控制器提供精确的时钟信号,保证系统运行的同步性。
- 复位电路:确保系统在启动或出现异常时能够正确复位。
- 调试接口:用于程序的烧录和调试,便于开发和故障排查。
三、设计目标
- 实现MSPM0G3507的基本电源仿真,确保系统稳定供电。
- 完成信号传输测试,验证微控制器与外围设备之间的通信能力。
- 为后续的扩展开发提供可靠的硬件平台。
四、开发过程
- 硬件设计:根据MSP430G3507的技术手册,设计电路图和PCB布局。
- 电源仿真:使用仿真软件进行电源供应的模拟,确保电源模块的稳定性和可靠性。

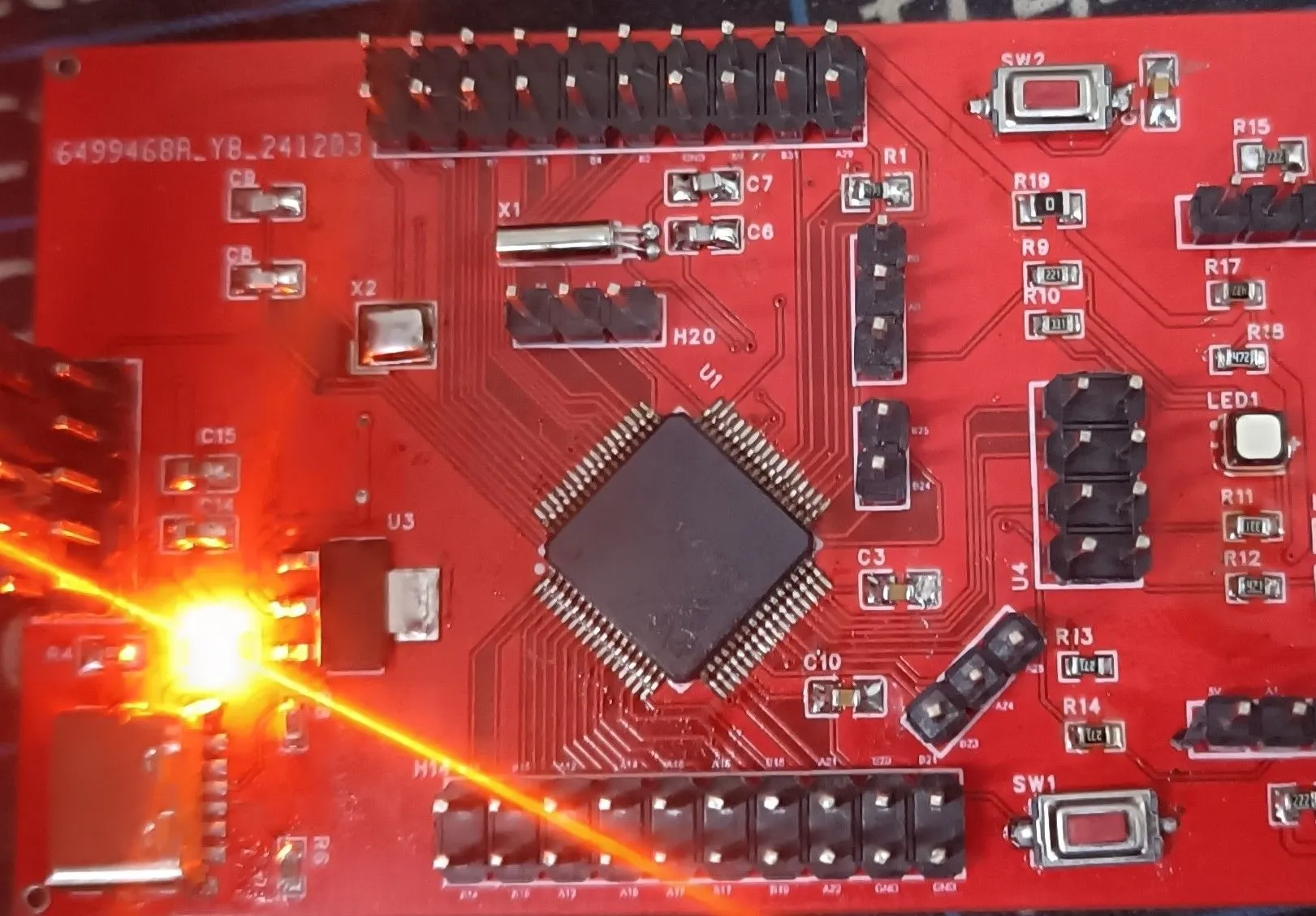

- 实物搭建:根据设计图纸,焊接和组装最小系统硬件。
- 信号测试:通过实物测试,验证信号传输的准确性和系统的响应速度。
- 程序烧录与调试:编写测试程序,通过调试接口烧录到微控制器中,进行功能测试。
五、测试结果
经过基本的电源仿真和实物信号传输测试,MSP430G3507最小系统表现出良好的稳定性和响应速度。电源模块能够提供稳定的电源,信号传输测试也证实了微控制器与外围设备之间的通信无误。
(说的道理)
设计图
