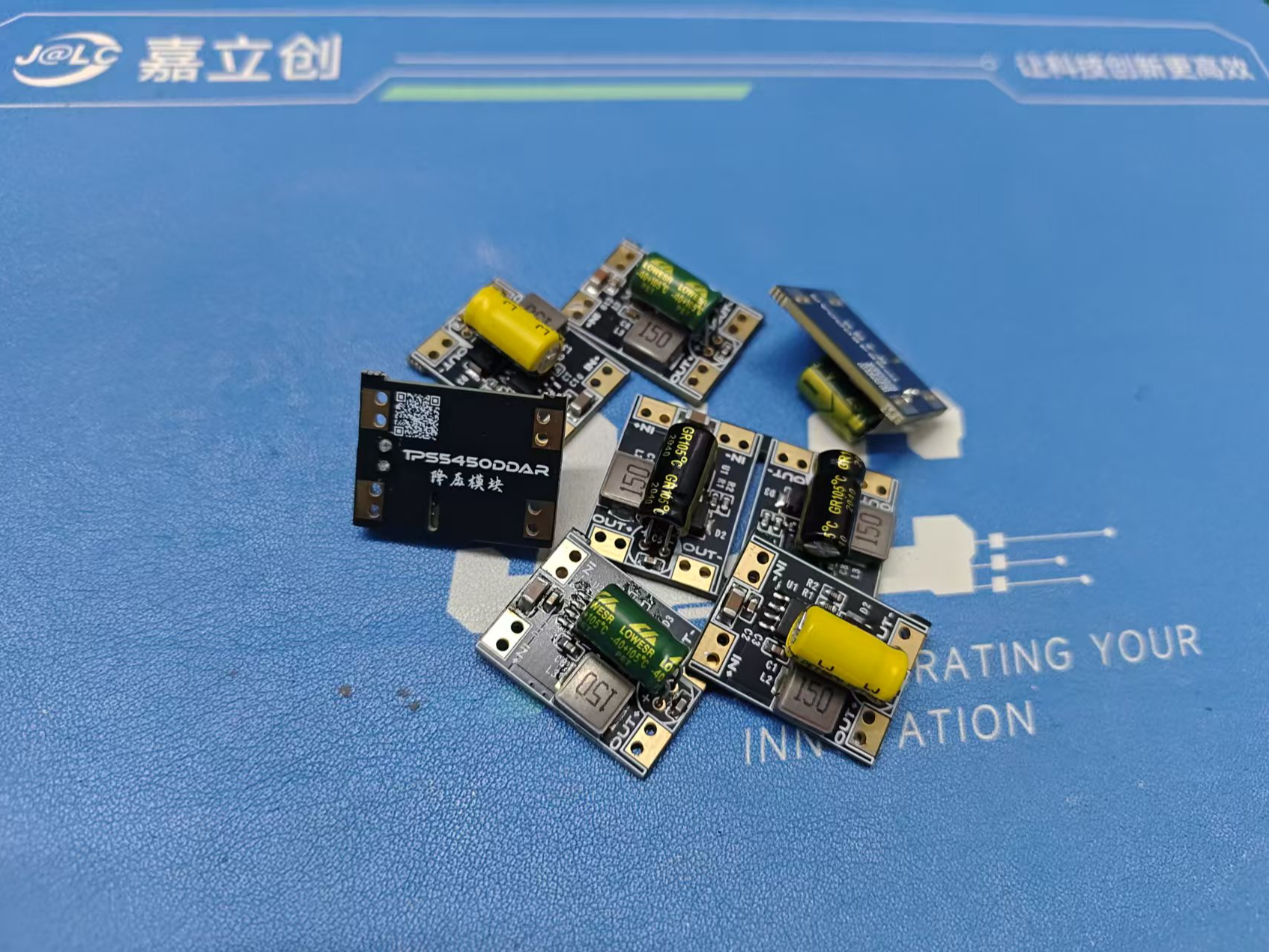

TPS5450DDAR 5A降压模块（适配MP1584）

TPS5450 是一款高输出电流的 PWM 转换器，集成了
低电阻高侧 N 沟道 MOSFET。具有所列的特性的基板
上还包括高性能电压误差放大器（可在瞬态条件下提供
高稳压精度）、欠压锁定电路（用于防止在输入电压达
到 5.5V 前启动）、内部设置的慢启动电路（用于限制
浪涌电流）以及电压前馈电路（用于改进瞬态响应）。
通过使用 ENA 引脚，关断电源电流通常可减少到
18μA。其他特性包括高电平有效使能端、过流限制、
过压保护和热关断。为降低设计复杂性并减少外部组件
数量，TPS5450 反馈环路进行了内部补偿。

• 宽输入电压范围为：5.5V 至 36V
• 高达 5A 的持续（峰值为 6A）输出电流
• 通过 110mΩ 集成 MOSFET 开关实现大于 90% 的
高效率
• 宽输出电压范围：可调节为低至 1.22V，初始精度
为 1.5%
• 内部补偿最大限度地减少了外部器件数量
• 适用于小型滤波器尺寸的固定 500kHz 开关频率
• 18µA 关断电源电流
• 通过输入电压前馈改进线路调整和瞬态响应
• 系统受过流限制、过压保护和热关断的保护
• –40°C 至 125°C 的工作结温范围
• 采用小型热增强型 8 引脚 SOIC PowerPAD™ 封装

可修改反馈电阻输出电压：3.3V / 5V / 9V /12V
模块尺寸大小 : 23.5mm * 17.5mm (单板 长*宽)
