特制插座,市电开关无损改装成1控2

工程标签

138
0
0
2

简介

利用简单的模拟电路实现无损改装,1个市电开关控制2个用电器,应用场景有:卫生间抽风扇无损加装小功率浴霸灯;人体感应灯与常亮灯切换无损改装等。

简介:利用简单的模拟电路实现无损改装,1个市电开关控制2个用电器,应用场景有:卫生间抽风扇无损加装小功率浴霸灯;人体感应灯与常亮灯切换无损改装等。
复刻成本:18

开源协议

CC BY 3.0

创建时间:2023-03-03 00:29:57更新时间:2025-03-31 03:21:06

描述

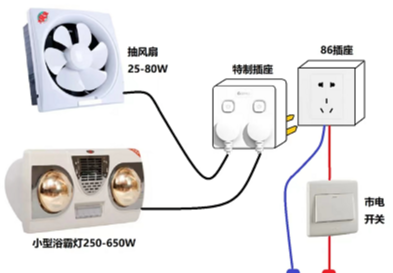

一般装修阶段没有设计好或者老旧房子的卫生间,可能只有抽风扇和灯管,没有浴霸灯,冬天洗澡会比较冷,加装浴霸灯又要改线路很麻烦。或者某些家里区域装了人体感应灯,声控灯,雷达灯等等,有时候需要常亮,但是插座只有一个的情况,则可以使用我的这个特制插座。

制作出来的成品,只有一个插座,所以使用的时候,直接在原先的基础上插上特制插座即可完成改装。

使用说明:

1、市电开关打开,则只开启抽风扇或者浴霸灯,市电开关关闭,则用电器断电。

2、1-3秒内再次打开市电开关,则开启浴霸灯或者抽风扇(与第一次不一样的用电器),市电开关关闭,则用电器断电。

3、1-3秒内再次打开市电开关,则同时开启浴霸灯和抽风扇。

4、继续短时间重新开启则循环。长时间断电后重启,则按顺序1-4重新执行。

实现原理:

1、电源输入时AC220V,使用网购的成品电源模块,将AC220V转化为DC12V供后级电路使用。

2、外部市电开关打开,则DC12V电源网络会有12V电源,外部市电开关关闭,则DC12V网络电源电位会因为继电器和R5电阻的放电迅速变成0电平。

3、外部市电开关打开,U2芯片的14引脚CLK会识别到高电平,外部市电开关关闭,U2芯片的14引脚CLK会识别到低电平。

4、C1,C2为储能电容,用于在外部市电开关关闭期间,给逻辑芯片U2供电。

5、U2的引脚连接了很多二极管,原因是市面没有输出为2-3通道的逻辑芯片,大部分为10个输出引脚的逻辑芯片,则我们的应用只需要2-3个输出引脚,所以需要用二极管把逻辑调整成不断位移结果只有2-3个输出逻辑循环。

关键物料购买参考:

1、独立的2联插座:买国际电工的

https://detail.tmall.com/item.htm?app=chrome&bxsign=scducNSC0__eutVbBb42LQsLCGPhPfbhfgNY_A0MH9mdOjGo4rVWC-bbyClL8h2Zly21_JcNbA9cKh5wct5JKKInTp878JDwLOpFeq-EI6WrNPEX6bIOnhr4sfAdq0zFWEG&cpp=1&id=743374677648&share_crt_v=1&shareurl=true&short_name=h.6eob3ni4X59covK&sp_tk=V2NwZWV3T0xUcDA%3D&spm=a2159r.13376460.0.0&tbSocialPopKey=shareItem&tk=WcpeewOLTp0&un=8db3f5ed0c603acf0ece3c7aa15a835b&un_site=0&ut_sk=1.Z4e6VmI%2FOgEDALTZWpYU9EvA_21646297_1743388260532.TaoPassword-WeiXin.1&wxsign=tbwW-lLjZuatp4DvPc7wv3xjoFmkViAL7dRCTeAiodNmjxVRGYb2QzPpT1qIJSOpUyUVZv_0zdUnrAvhSNxHrX8o5jUnQHrVw6Z4G_J7B4TrrGX80XLJPQhd8MIH09AEdT0&x-ssr=true

2、不容易粘连触点的继电器:买12V,4脚

https://item.taobao.com/item.htm?app=chrome&bxsign=scd8ED12zO6EMCdPySGh3LKGoD3eF1o2P2HVoXY1jQKYYlYWBGyoLTNiLzAwb72iD6AFu6kaJPtvMYQ9zqx1lPl23wC2lZudSCkljR53G86XpBnwjBmX3YNXvnzot55ePkn&cpp=1&id=618302665717&price=1.2&shareUniqueId=31021827169&share_crt_v=1&shareurl=true&short_name=h.6eMCgHh0ANW9yAX&sourceType=item&sp_tk=TXZkcWV3T1BxT1o%3D&spm=a2159r.13376460.0.0&suid=fad752e3-44f2-4ce8-8207-6319f047bb7b&tbSocialPopKey=shareItem&tk=MvdqewOPqOZ&un=8db3f5ed0c603acf0ece3c7aa15a835b&un_site=0&ut_sk=1.Z4e6VmI%2FOgEDALTZWpYU9EvA_21646297_1743388260532.Copy.1&wxsign=tbwMt1hvv1-uBR4xFlJSRt6EjZf7NDrXFAmq-BKTYycWGNzUZJm5abou3CGL4TxnFaSp6y2CQ2bld3QeZ9SYXvnCuLBARNa9D8FrxdKkXjNwt6RTlKQHTBKePqVSFW96JaC

3、位移寄存器:

https://detail.tmall.com/item.htm?app=chrome&bxsign=scd8UJLhAJrOMNH0wo97xHUJvgYfE4PYjE9y4OWxxqvZSEofClqFQjWgTO8SxCqF8MNeWjPEb8SBnOi_MuefnELIvapbeRfpraZpzBHN0BDWVGA36lUCFOE7vfdzEfhlLUg&cpp=1&id=678602973431&share_crt_v=1&shareurl=true&short_name=h.6eADQTW1deIy2H4&sp_tk=R2pSVmV3T0s1RFI%3D&spm=a2159r.13376460.0.0&tbSocialPopKey=shareItem&tk=GjRVewOK5DR&un=8db3f5ed0c603acf0ece3c7aa15a835b&un_site=0&ut_sk=1.Z4e6VmI%2FOgEDALTZWpYU9EvA_21646297_1743388260532.TaoPassword-WeiXin.1&wxsign=tbw2uu83erW1lLg1jOS0daS9SNwVh_serJXbcAIoyMQk8vbtrmZNSinQoukOWK8515n0eogsHOZ8TpcCOa3u-EM7f4HuAcu47VA_QiXf-t9GKF5uvOybbf_mtb8qDGNdYn3&x-ssr=true&skuId=5044900375103

4、电源模块:买12V250mA

https://detail.tmall.com/item.htm?app=chrome&bxsign=scdiU5qWk_pKIWm4SJkGENsndqrXU6Af2U8TR_lAA3F0bDUCR-90gYLZ3NhFqy4QxAbuZqYejgY19wtQge7yW718Zm0OZuz3KhpK6enKs_U1x1EXkgkDJ1sCkMQjoVkBW6t&cpp=1&id=731738358960&share_crt_v=1&shareurl=true&short_name=h.6euZoz5azUNs3Gh&sp_tk=eDk4a2V3T1F3bXE%3D&spm=a2159r.13376460.0.0&tbSocialPopKey=shareItem&tk=x98kewOQwmq&un=8db3f5ed0c603acf0ece3c7aa15a835b&un_site=0&ut_sk=1.Z4e6VmI%2FOgEDALTZWpYU9EvA_21646297_1743388260532.TaoPassword-WeiXin.1&wxsign=tbwOJp9UJKmO5f0l9XQ10qiPPgpddiHcRFotNJwJi8dzQdPpEHc1jaHrLwUG-3NUxVnJMc2IQoGYb5FT7zosL_ulc9MZMpxoLlyxV4CJnkBq8t33qBNpdbNNBvxMpk_xDUO&x-ssr=true

成本核算:

序号 名称 规格 数量 价格
1 2联插座 国际电工十孔 1 9.9
2 继电器 12V,4脚 2 2.4
3 位移寄存器 CD4017BM 1 0.852
4 电源模块 AC220V转12V250mA 1 4.22
5 PCB 嘉立创/捷配 1 0
6 其他 接插件,电阻容,二三极管 / 1
      合计 18.372
