简介

智能小车,超声波避障,安信可2.4G模组遥控

简介:智能小车,超声波避障,安信可2.4G模组遥控

开源协议

GPL 3.0

创建时间:2021-12-05 14:27:24更新时间:2022-04-15 03:44:08

描述

项目简介

智能小车,旧的的玩具车433遥控坏掉了,外壳保留,重新设计下,动起来。


项目功能介绍

  • 小车电源部分使用7.4V锂电池供电,电机驱动部分用的L298N直流电机驱动模块。
  • 板载电量检查电路,实现低电压报警功能;
  • 软件模拟PWM控制电机转速;
  • 避障采取超声波避障;
  • 前置增加两个车灯和两个转向灯;
  • 中间一个RGBLed灯,爆闪;
  • 遥控采用2.4G无线通信模块加PS2手柄;
  • 小车主体和遥控分别用OLED屏显示;
  • 能播放音乐和音效的蜂鸣器

项目属性

这里可填写项目的完成进度条,根据已完成的功能来选择复选框,也可以作为功能的完成度进度调显示

  • 原理图设计
  • PCB图设计
  • PCB打样
  • 焊接测试
  • 功能测试
  • 程序测试

电路讲解

在这里可附上电路的原理图进行讲解,配上文字


软件

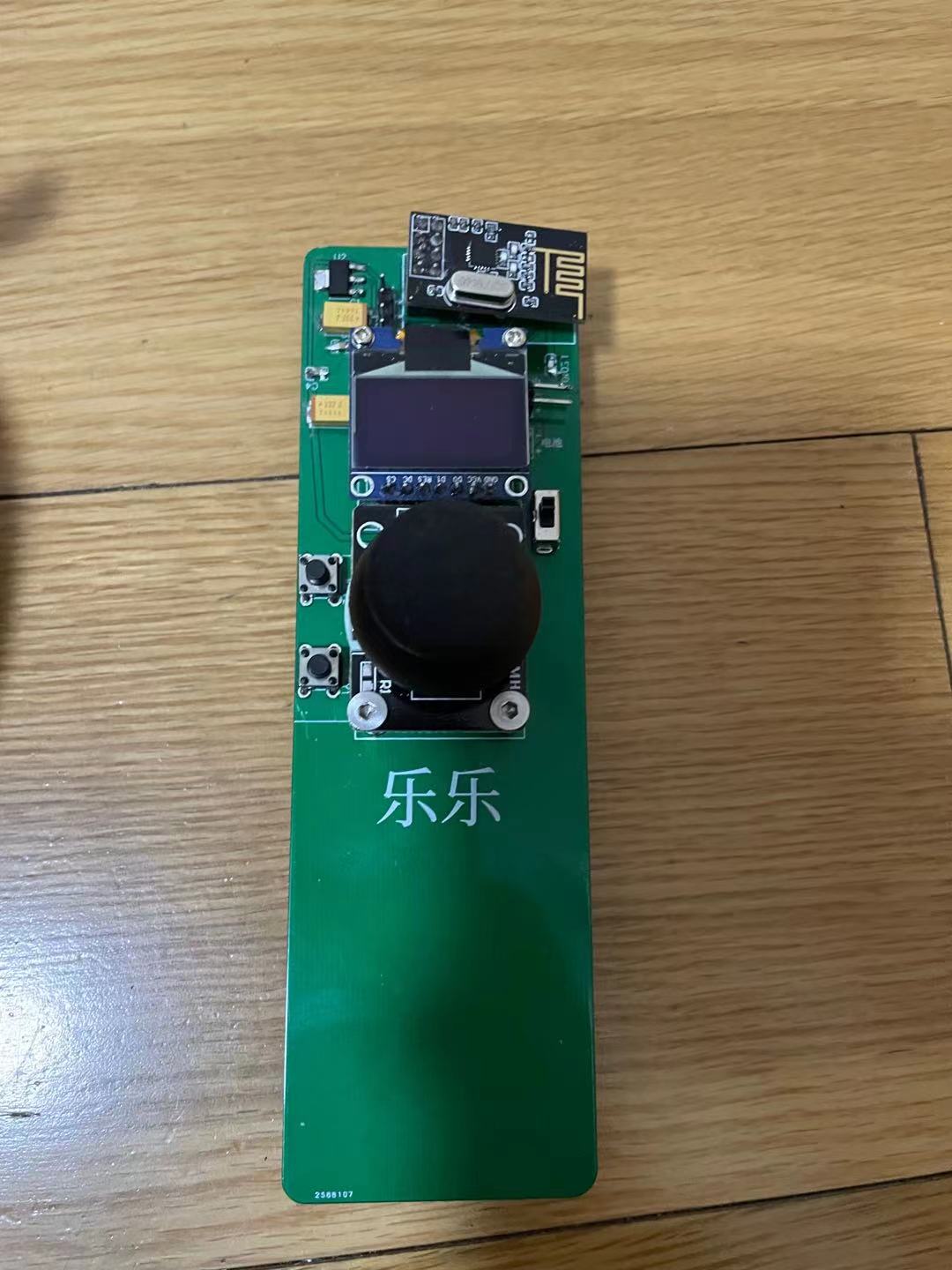

![iSdrN7TcWn7wEqGxCL53u4cgWYb93yswRlkFCxoF.jpg](//image.lceda.cn/pullimage/114xy0pR1UsKVZvwhpFGythupG5JQuokSgRJxgHJ.jpeg)
置原理图、PCB、3D图、实物以及和工程相关的图片和GIF。

演示视频

放置开源平台外的视频链接地址,如开源平台上传不了,开源上传到其他视频网站,并把链接放在这里即可,如工程内能删除,此处可不填。


注意事项

工程相关使用的注意事项






设计图

原理图
PCB

BOM

IDNameDesignatorFootprintQuantity
1TMB12A12BUZZER1B-12*6.51
2220uFC19,C27CAP-SMD_L7.3-W4.3-FD2
3100nFC21,C22C08052
4chaoshengboCSBCONN-TH_4P-P2.50_X8821WV-04K-N0SN1
5LL4148D5LL-34_L3.7-W1.6-RD1

附件

序号文件名称下载次数
1
WeChat_20211207125242.mp4
165
2
WeChat_20211207125957.mp4
90
