项目原理分析

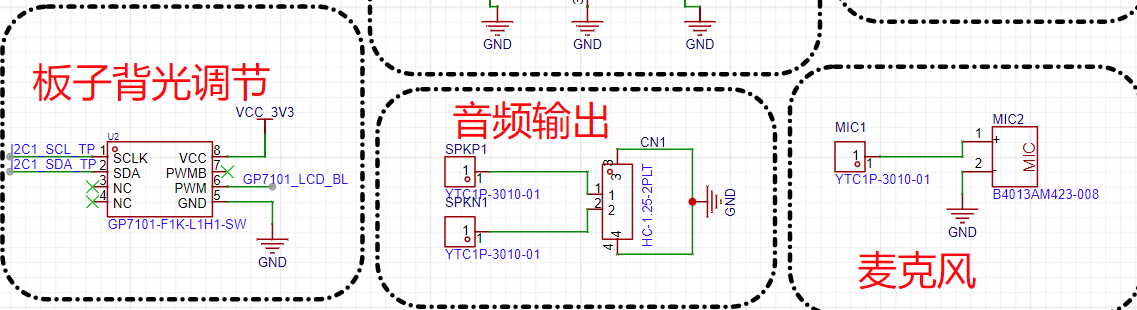

扩展板主要由接口转换电路、背光电路、音频电路构成。

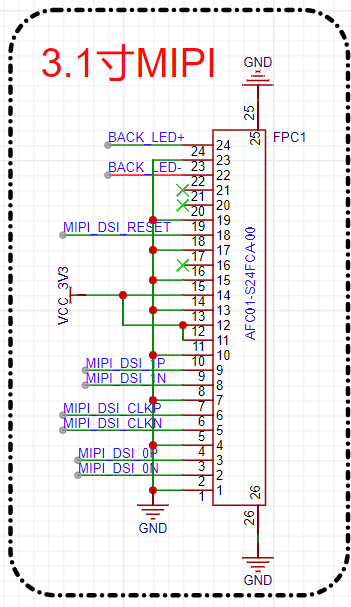

1.3.1寸屏MIPI接口

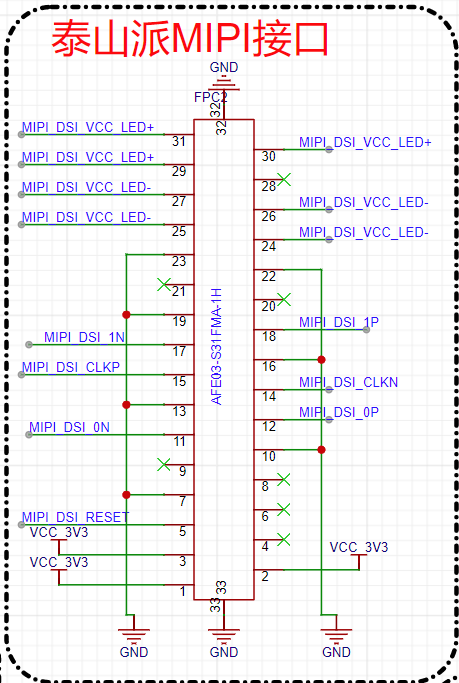

2.泰山派MIPI屏接口

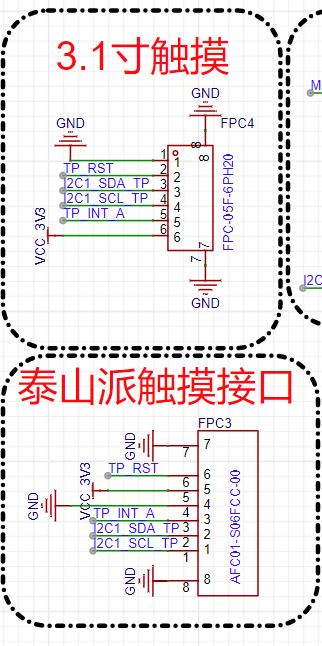

3.触摸接口
4.背光电路

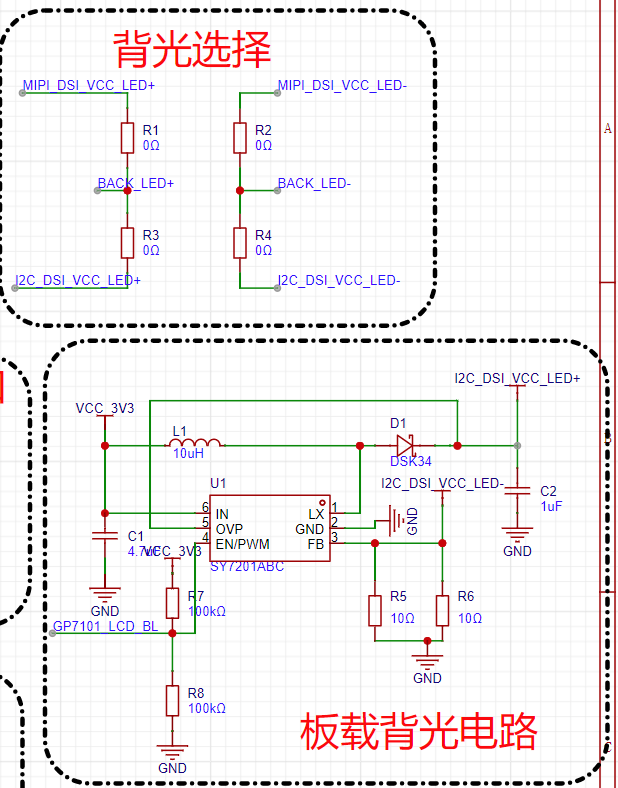

背光电路分为两路：第一路是由泰山派输出，第二路：是板载的背光驱动输出，通过4个0欧姆电阻进行选择，如果贴（R103和R104）不贴（R105和R106）则由泰山派背光电路供电，不贴（R103和R104）贴（R105和R106）则由板载背光驱动电路供电。
使用的3.1寸屏幕背光电流最大只能支持25mA，如果直接接到屏幕上有烧屏幕或者屏幕发烫的风险，所以我们默认不贴（R103和R104）贴（R105和R106）使用板载背光驱动供电。
5.其他
视频演示
拓展版已验证功能完全正常
演示视频见附件
