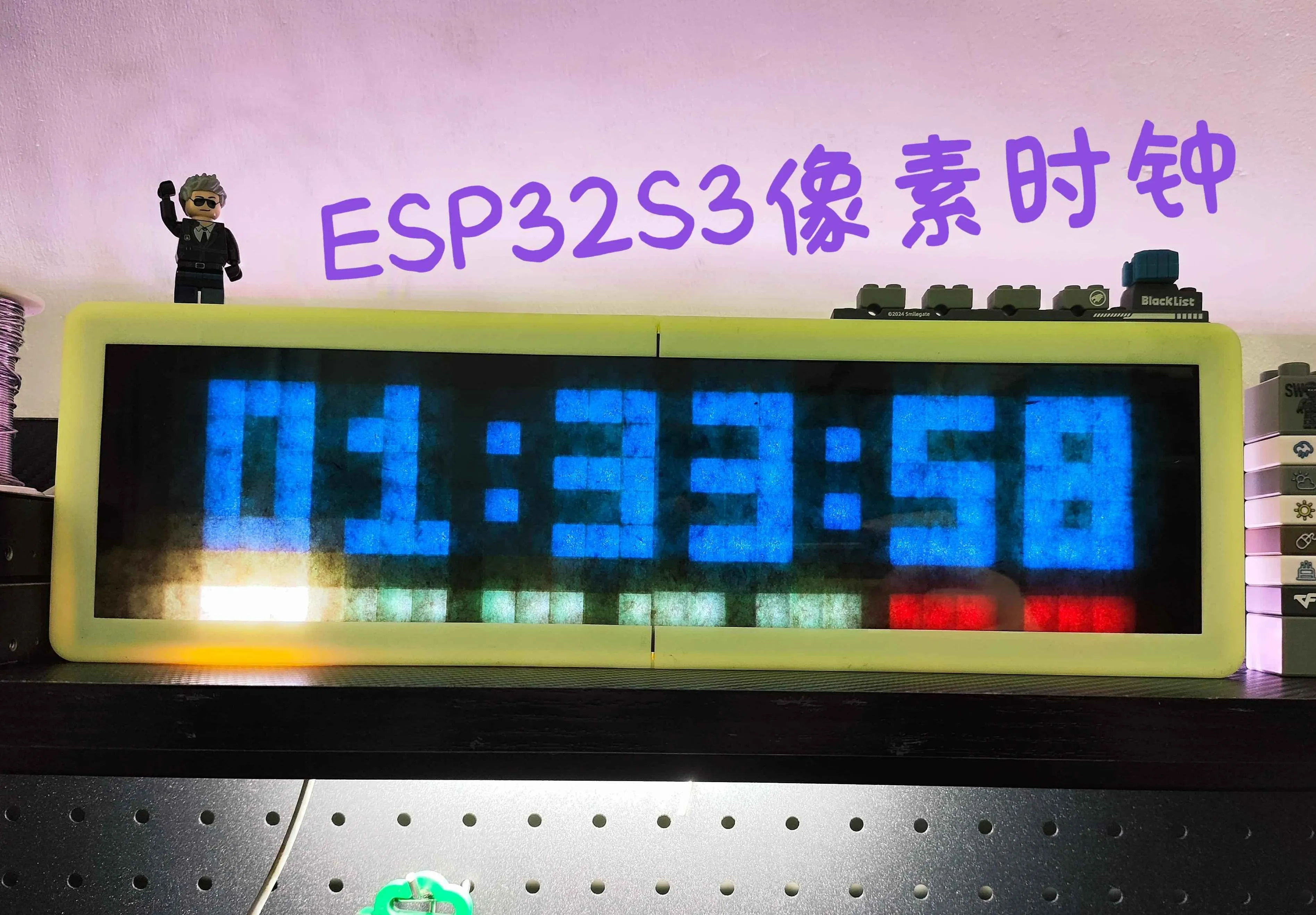

ESP32S3像素时钟

工程标签

1.1k
0
0
3

简介

基于VSCode+PlatformIO下的Arduino环境,使用立创·ESP32S3R8N8开发板制作的像素时钟!包含时钟+天气+温湿度+数字雨+频谱灯+语音识别.....

简介:基于VSCode+PlatformIO下的Arduino环境,使用立创·ESP32S3R8N8开发板制作的像素时钟!包含时钟+天气+温湿度+数字雨+频谱灯+语音识别.....

开源协议

CC BY-NC-SA 3.0

创建时间:2024-04-22 15:49:58更新时间:2025-04-25 07:44:49

描述

一、硬件设计


1.1. 电源部分

第一版时,使用 FM5324G 作为控制。它是一个集成了锂电池充电管理,电池5V升压输出,电池电量判断和 LED 电量指示的集成电源管理 IC。


但是发现使用一个800mAh的电池,开个10分钟就没电了,直接舍弃电源管理部分,直接通过TYPE-C接口进行供电。

当前版:


1.2. 主控部分

使用立创开发板的立创·ESP32S3R8N8开发板


1.3. RTC时钟部分

使用常见的一个RTC时钟模块DS1302。特点如下:


原理图设计

1.4. 温湿度采集部分

又是使用常见的一个温湿度传感器DHT11。特点如下:

原理图设计

1.5. WS2812彩灯矩阵部分

这里购买的是淘宝上卖36元的 32 * 8 像素的彩灯矩阵:WS2812B全彩软像素屏8X8 8X32 16X16幻彩5V显示可编程像素软屏


原理图设计:

1.6. 音频采集部分

关于模拟信号类我不太连接,这里是参考的一个音频采集模块的电路:MAX4466音频采集模块,感兴趣的朋友直接上淘宝搜索就好。

原理图设计:

1.7. 按键部分

在软件部分当中使用一个按键去控制UI界面的切换。但是当前我虽然用上了按键,结果我的外壳部分没有做好,导致我现在切换界面的拆开外壳去按按键... 大家等我完善或者复刻的时候自行完善就好。

原理图设计:

二、软件设计


三、外壳部分


四、项目展示


4.1. 静态图





4.2. 动态图






设计图

未生成预览图,请在编辑器重新保存一次

BOM

暂无BOM

附件

序号文件名称下载次数
1
ESP32S3R8N8_PixelClock_V1.0.0.bin
21
