#第九届立创电赛#THdetector7874247A

* 1、项目功能介绍

• 数码管显示当前测量的温湿度信息

• 使用盛思锐温湿度传感器模块获取温湿度

• 小摆件，用于桌面装饰品，需要查看时通过按钮唤醒，节省功耗

• 具备一定的电量监测功能

*2、项目属性

• 项目来源：嘉立创训练营项目

• 功能特点：按需检测温湿度，数字显示

• 技术核心：高精度传感器，简易电路设计

• 应用场景：室内环境监测与调节

• 开发周期：预计5天

• 预算范围：50~100￥

• 预期效益：提升居住和工作舒适度，节能降耗

* 3、开源协议

源代码都是自己写的，期间遇到问题，有通过嘉立创训练营的项目文档检验问题，最终写出了自己的程序。

本项目的硬件原理图来自嘉立创训练营，实际使用的器件略有改变，嘉立创训练营内容在哔哩哔哩有发布视频。

*4、硬件部分

该项目原理图、BOM表由嘉立创训练营给出了，所以不需要自己进行硬件设计（没有其它需求的情况下），所以直接使用嘉立创EDA绘制原理图、而后进行layout即可。

项目原理

• 使用了盛思锐的集成温湿度传感器模块测量温湿度，该模块使用I2C协议通讯，与主控相连接
• 使用三个8位的移位寄存器SN74HC595控制两个数码管，通过主控STM32G030K6T6芯片分别控制三个移位寄存器，以此实现数码管的显示操作
• 主控提供一个引脚检测电源分压，用于判断电池电量
• 提供一个按钮与一个LED与主控芯片相连接，分别可以用于唤醒（控制）操作，指示操作等
• 具有防反接电路，防止电源正负极接入导致损坏

注意事项

• 低功耗睡眠模式下是不能进行程序下载的，本项目没有提供复位按钮，在误操作导致芯片只能运行一两秒的情况下，需要手动将主控芯片的NRST引脚与地短接，而后才能再次写入程序，所以建议添加一个复位按钮

*5、软件部分

软件流程图：

源码编译下载

1. 将代码下载后解压，进入THDetector01\MDK-ARM目录，双击打开THDetector01.uvprojx文件（keil5图标的文件）
2. 按照下图所示进行下载器配置，本人使用的是J-LINK下载器（某宝买的），所以下图第三步选择的是"J-LINK/J_TRACE Cortex"，这里需要根据自己用的下载器进行更改
3. 将J-LINK下载器（下图上方器件）与电路板（下图红色圈部分）相连接，一一对应连接即可
4. 按照图示步骤操作，后点击确定，即可开始烧录程序
5. 下图红圈1表示编译代码，红圈2表示下载代码，编译后进行下载即可

*6、大赛LOGO验证

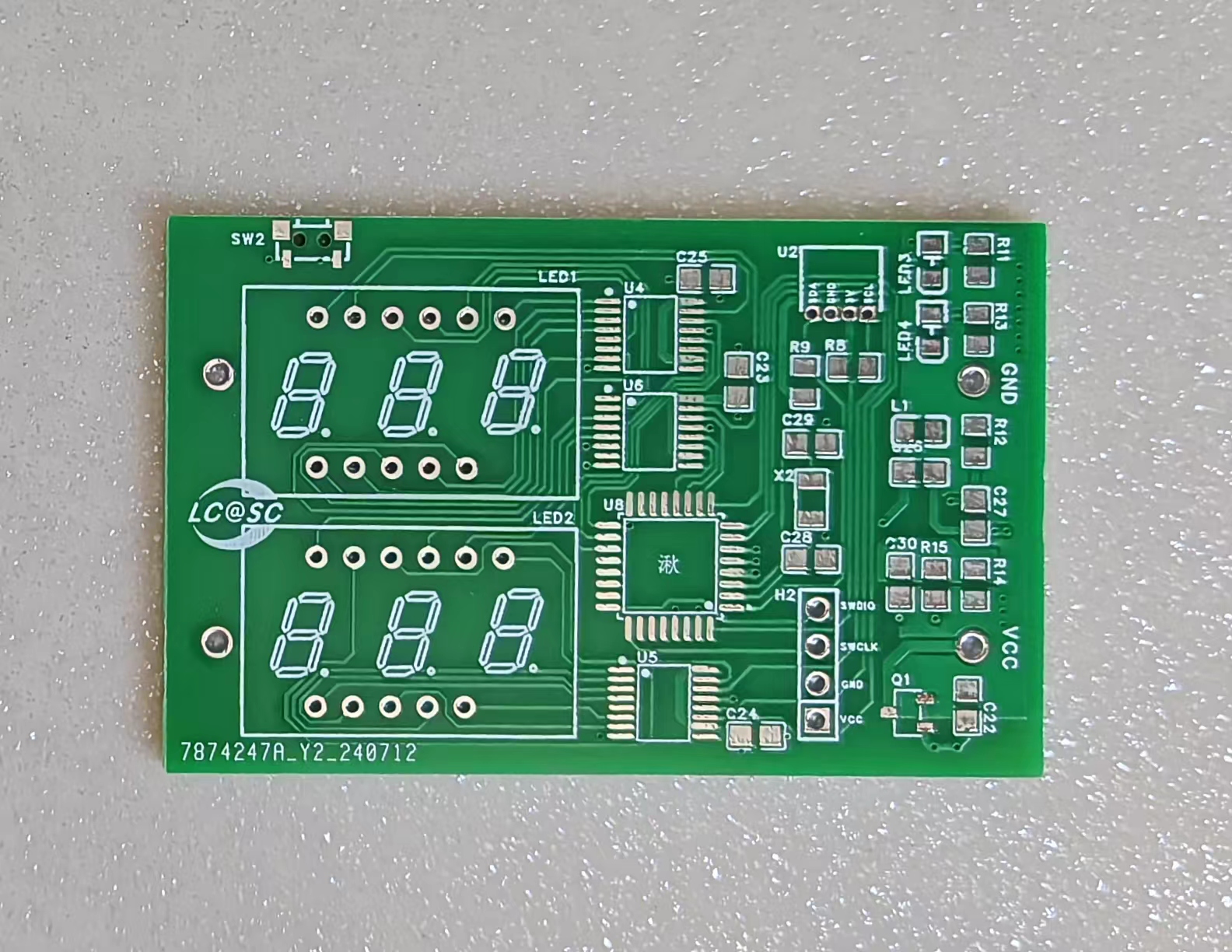

PCB展示：

实物展示：
