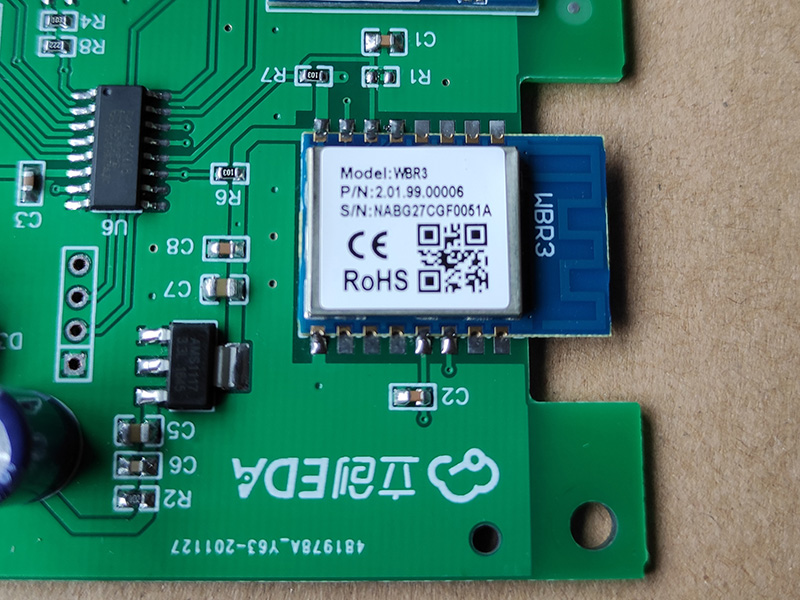

WBR3 模组规格书

WBR3 是由涂鸦智能开发的一款低功耗嵌入式 Wi-Fi+BLE 模组。它由一个高集成度的无线射频芯片 RTL8720CF 构成，内置了 Wi-Fi 网络协议栈和丰富的库函数。

产品概述

WBR3 包含低功耗的 KM4 MCU，WLAN MAC，1T1R WLAN，最高主频 100MHz，内置 256K SRAM ，芯片内置 2Mbyte flash 和丰富的外设资源。

WBR3 是一个 RTOS 平台，集成了所有 Wi-Fi MAC 以及 TCP/IP 协议的函数库。用户可以基于这些开发满足自己需求的嵌入式 Wi-Fi 产品。

特性

• 内置低功耗 KM4 MCU，可以兼作应用处理器
• 主频 100MHz
• 工作电压：3V-3.6V
• 外设：9×GPIOs, 1×UART, 1×Log_Tx
• Wi-Fi/BT 连通性
  • 802.11 B/G/N20
  • 通道 1-14@2.4GHz(CH1-11 for US/CA, CH1-13 for EU/CN)
  • 支持 WEP/WPA/WPA2/WPA2 PSK（AES） 安全模式
  • 支持 Bluetooth 4.2 Low Energy
  • 802.11b 模式下 +20dBm 的输出功率
  • 支持 SmartConfig 功能，包括 Android 和 iOS 设备
  • 板载 PCB Onboard 天线
  • 通过 CE、FCC 认证
  • 工作温度：-20℃ to 85℃

  • WBR3 原理图引脚对应图



    WBR3 PCB封装













单片机资料下载地址：http://www.stcmcudata.com/STC8F-DATASHEET/STC8G-STC8H-SELECT-GUIDE-20201027.PDF





















支持5V1A输出

1) 交流输入电压范围 90-264Vac

2) 直流输出 5V/1.0A

3) 满足能源之星2.0和5级能效的要求并有足够的余量（板端数据）

(实测平均效率在PCB 板端73.50%以上，能源之星2.0 标准是68.17%)

4) 空载待机功耗小于100mW (实测70mW@230Vac)

5) 满足EMI EN55022 Class B级的要求，并有足够的余量

6) 最大的输出纹波小于120mVP-P

7) 系统批量生产保证输出电压精度在±5%以内，输出电流精度在±5% 以内。

8) 自恢复的短路保护和环路开路保护



5.继电器输出电路，采用稳定成熟的三极管驱动两个 16a大功率继电器。







接线说明图









       本来就有一个想法把家里的车库门改成手机智能遥控。这次刚好有立创EDA物联网实战训练营活动，经过10多天的努力，画电路板，焊电路板，不断的改写代码，终于改成功，心情好激动，大家给我多提提建议，努力做成可以实用的产品，下一步就量产。谢谢立创与涂鸦对这次活动的支持！以后多多开展这样活动。
