esp8266 低成本WiFi时钟

esp8266-WiFi时钟

数码管为搭棚结构

真正做到能复刻并且能独一无二！

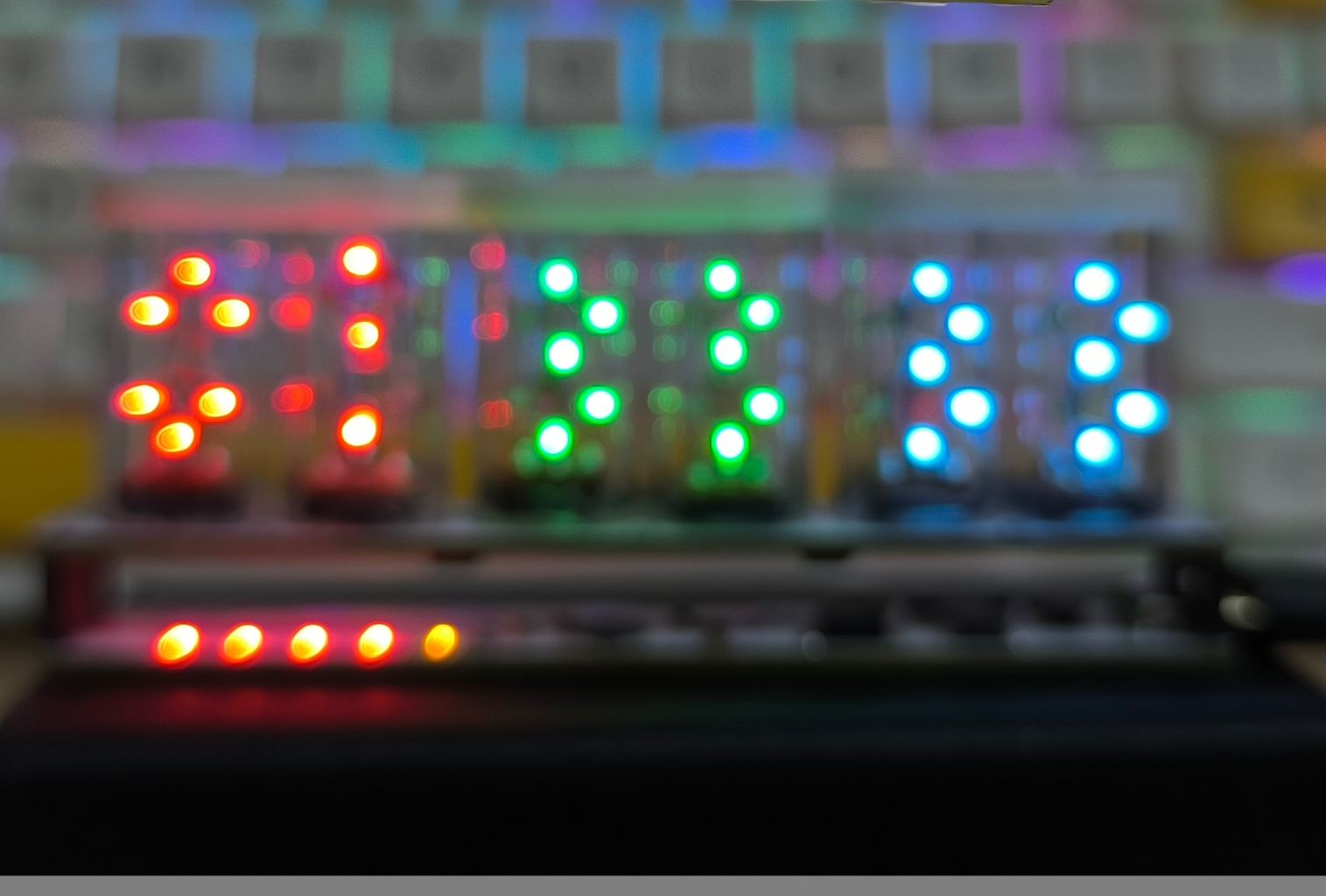

实际使用的话显示效果会比手机拍出来好很多

看的时候眼睛虚焦一下效果更好

好了，废话不多说，教程开始



、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、



第一步当然是先打板子，然后焊接出来~

焊接底板和贴片顶板的就不说教程了，这个就是基本元器件焊接

这边就说一下搭棚数码管焊接

先上图看看结构

1、先焊接好排针和洞洞板组合的底座

-------

管子内部电路对应底座的脚位图

内部线路焊接上去保证不碰在一块就ok

这个管子焊接难度较大，大家可以多试试找找手感

焊接顺序：

先把中间主骨架固定好，然后把7颗led焊到对应位置，细飞线最后焊接

需要注意的是这个管子需要焊接成共阳结构，也就是说led焊接在主骨架的一端是正极

水冷管路的长度统一取25mm即可（太大了显示效果不好）



焊接工作准备完毕后就是烧录部分了

我这边提供了7个bin文件，分别对应7种不同的显示效果，大家根据需要选择

烧录只需将时钟插上电脑

打开烧录软件中图示exe

点击ok

在第一个固件选项（图示绿色部分）选择固件文件中你要烧录的固件

点击START等待其烧录完成即可

至此，时钟就算制作完成了

、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、

接下来是使用方法

设备初次上电会发射一个名为esp-rong的WiFi

用手机连接上这个WiFi，密码是群号

连接成功后会自动跳转浏览器

点击Configure WIFI

选择你要连接的目标WiFi

完善WiFi信息后点击SAVE

跳转到这个页面后不要操作手机，直到页面自动关闭即是配网成功



此时时钟就会正常显示时间了

时钟特性：

时钟连上WiFi后，WiFi断开连接时间也会继续走时

连接上WiFi后，下一次上电时钟会自动搜索目标WiFi，并自动连接

如果之前配对的WiFi消失了，时钟则会重新开启WiFi热点进入配网模式

时钟底板上有四颗led实时显示WiFi信号强度



本文中提到的所有资源（烧录软件、固件、3d打印文件）均在q群文件中

欢迎大家一起进群讨论！
