[已验证]TB67H450FNG电机驱动模块
1.4k
0
0
0
简介
可以用于替代TB6612FNG电机驱动模块，接口与6612一致。
简介：可以用于替代TB6612FNG电机驱动模块，接口与6612一致。开源协议
：GPL 3.0
创建时间：2023-06-26 02:20:09更新时间：2023-07-10 08:15:36
描述

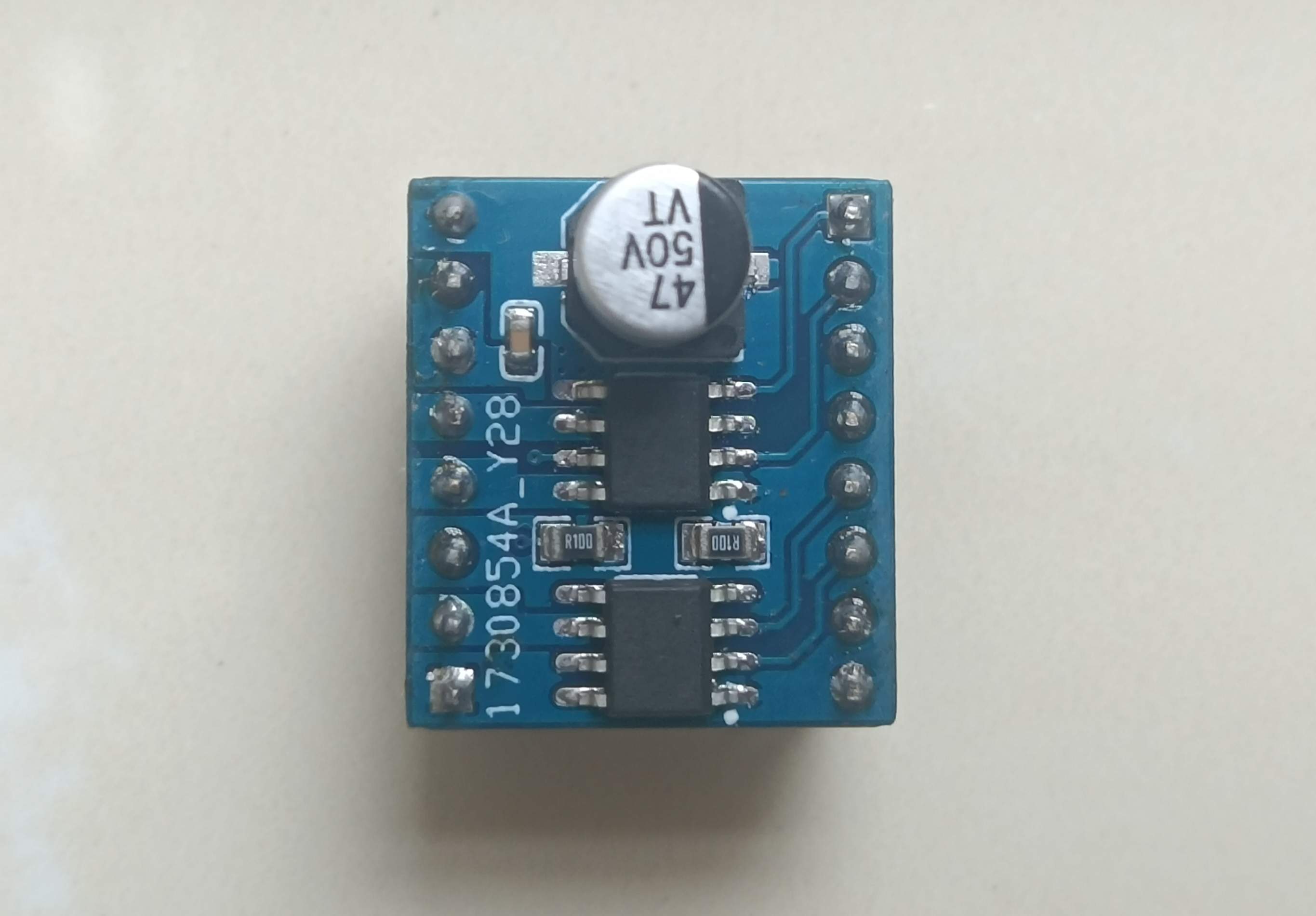

在TB6612FNG芯片较贵时可以用来替代的电机驱动方案，理论性能与6612相差不大，也有单独的PWM控制引脚，接口上与经典的TB6612FNG电机驱动模块一致。经过验证可以使用，有需要的朋友可以拿去用，有错误或建议欢迎指出。
BOM
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | 100nF | C1 | C0603 | 1 |
| 2 | 47uF | C2 | CAP-SMD_BD6.3-L6.6-W6.6-LS7.6-FD | 1 |
| 3 | KH-2.54PH180-1X8P-L11.5 | H1,H2 | HDR-TH_8P-P2.54-V-M | 2 |
| 4 | 0.1Ω | R1,R2 | R0805 | 2 |
| 5 | TB67H450FNG | U1,U2 | HSOP-8_L5.0-W4.0-P1.27-LS6.2-BL-EP | 2 |
