PWM风扇调速器

基于GP9101-F20K和GP9301-F20K芯片的PWM风扇调速器，也可以作为20KHz的PWM信号发生器使用。

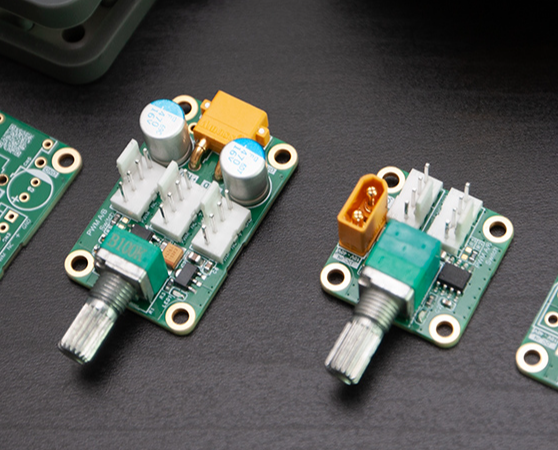

2.6 x 4 cm 和 2.6 x 2.6 cm 小尺寸、四层板设计，免费打样工艺友好。

GP9101版：

为12V输入电压供电。预留了温度探头接口，配合B3950 100K NTC热敏电阻，还可实现温控+手动调速，日常接电脑风扇很方便。电路只负责输出PWM信号，对风扇最大负载电流没有限制。

GP9301版：为10-40V宽电压输入，可以控制24V的工业暴力扇。使用了带开关的RK097NS电位器，风扇供电可以彻底关断，但请注意负载电流。RK097NS这个电位器是淘宝最为常见的型号，但没查到开关的最大负载电流是多少。

备注1：电位器型号为RK097N和RK097NS，100K欧。GP9301宽电压版的MLCC电源滤波电容，请注意使用耐压50V的，嘉立创库里没有，BOM表不准。

备注2：GP9101/GP9301芯片提供了2条互相反向的PWM输出，故PCB上R2、R3只能2选1装一个，根据风扇的PWM控制策略（部分工业扇就是反向的）安装就行。可以试一下，装反了的话，拧电位器，转速控制就是反向的，这时R2、R3倒下位置即可。
