【RA】灯光遥控开关
1.8k
0
0
3
简介
体会到了躺在床上还要下床关灯的痛苦，所以有了这个想法。 通过瑞萨RA系列MCU主控，蓝牙、红外远程通讯，控制舵机进行远程开关灯
简介：体会到了躺在床上还要下床关灯的痛苦，所以有了这个想法。 通过瑞萨RA系列MCU主控，蓝牙、红外远程通讯，控制舵机进行远程开关灯开源协议
：GPL 3.0
创建时间：2022-04-11 12:17:31更新时间：2022-06-15 03:56:23
描述
存在问题
——简单记录一下，之后有时间再去修改
- 串口想实现自动下载，但是没成功，修改了下电路也是可以使用的，下载的时候按一下复位键（按照瑞萨入门手册做，完全ok）。
- 电池有点重（只是我目前只有这个）。
- 最开始想用触摸按键，但是没有Jlink，无奈放弃，画板时候备用的按键通过引线引到触摸按键处（原理图和软件已做相应修改）。其实也可以不飞线，就是换个地方而已，因为没有盖子，只是靠边缘比较顺手。
- 3D外壳没有设计好，第一次自己设计，很乐色，盖子没法合上，苦于囊中羞涩，只好将就。
- 功耗太高
关于如何固定在插座上

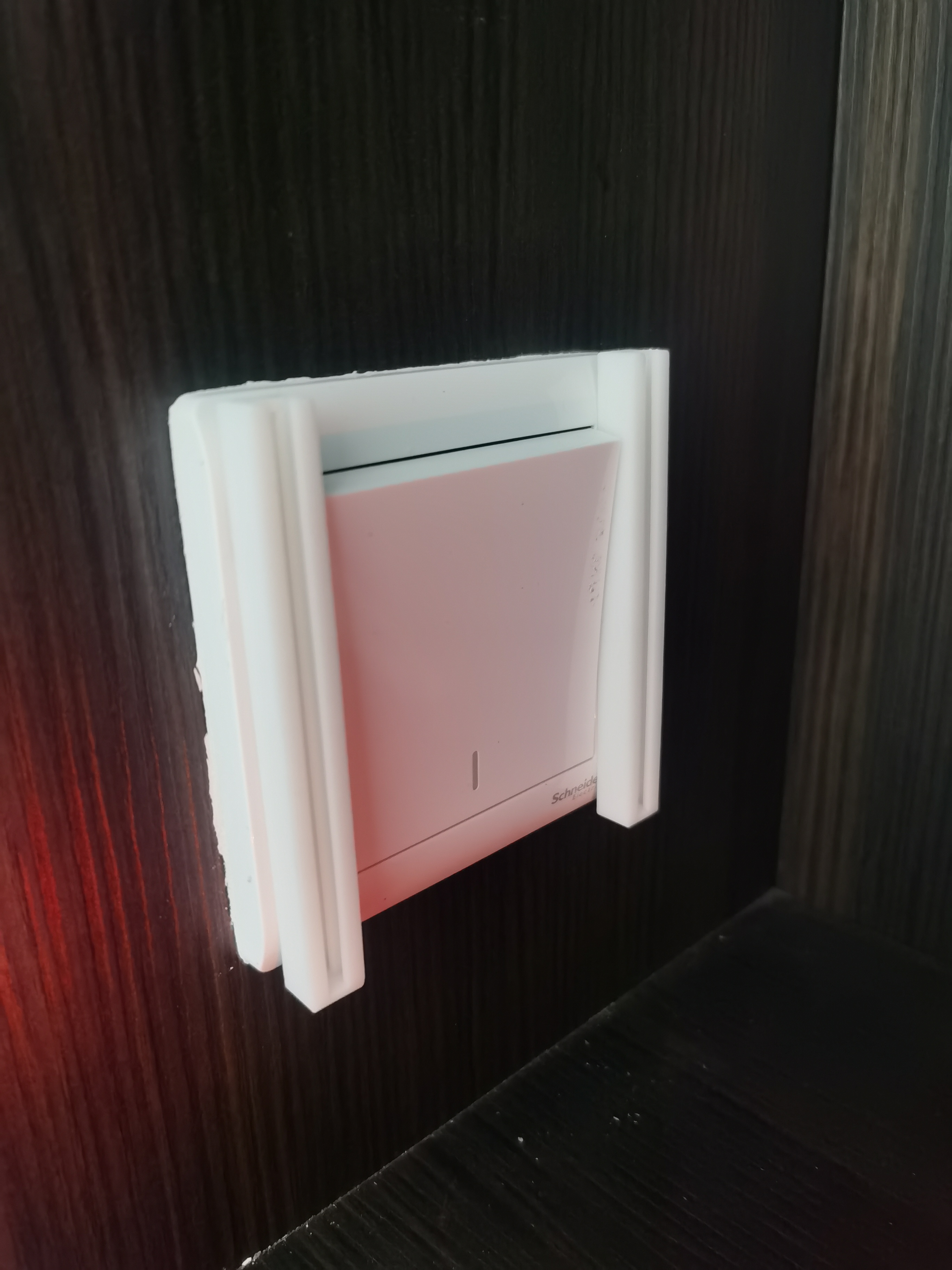

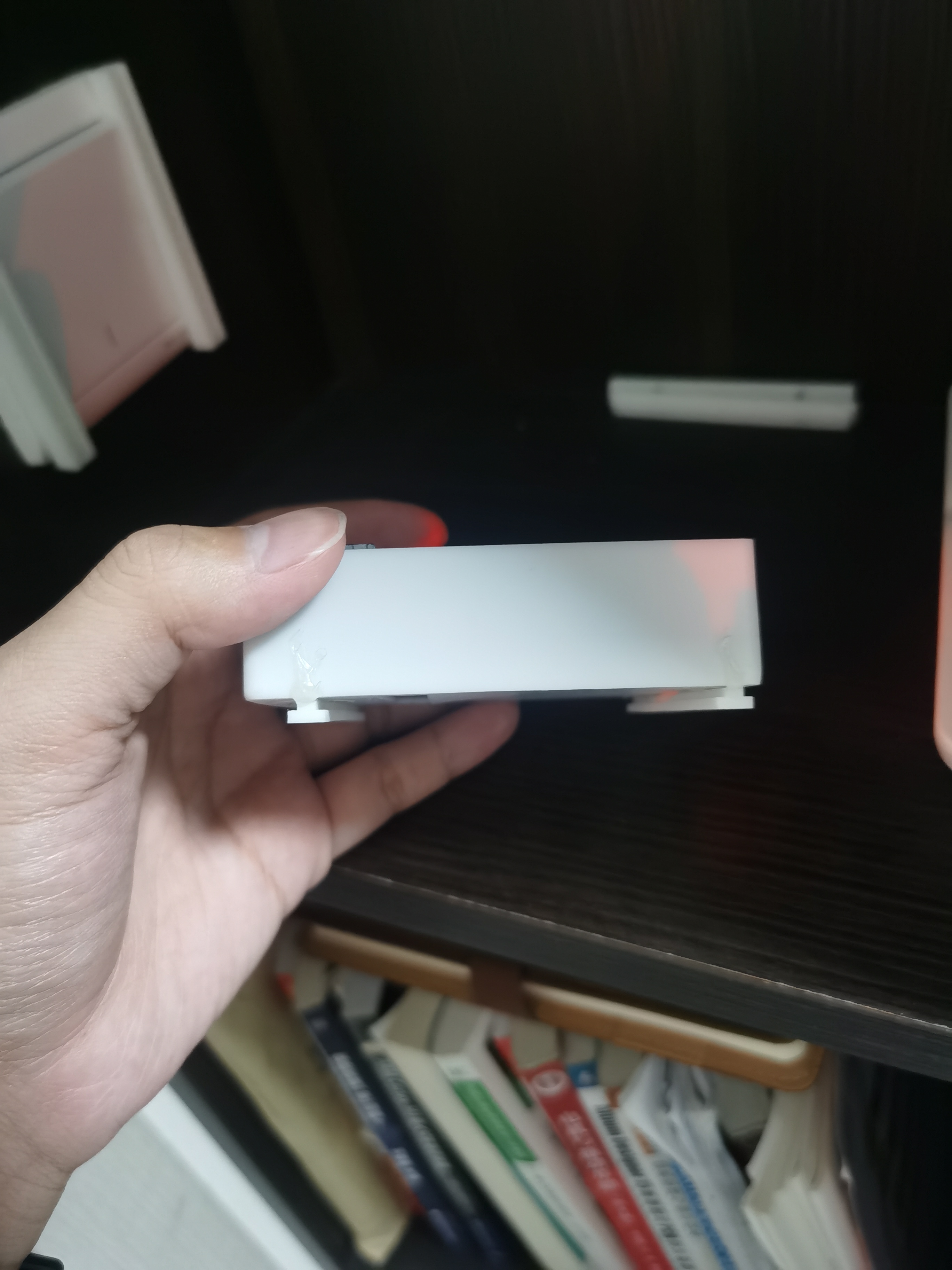

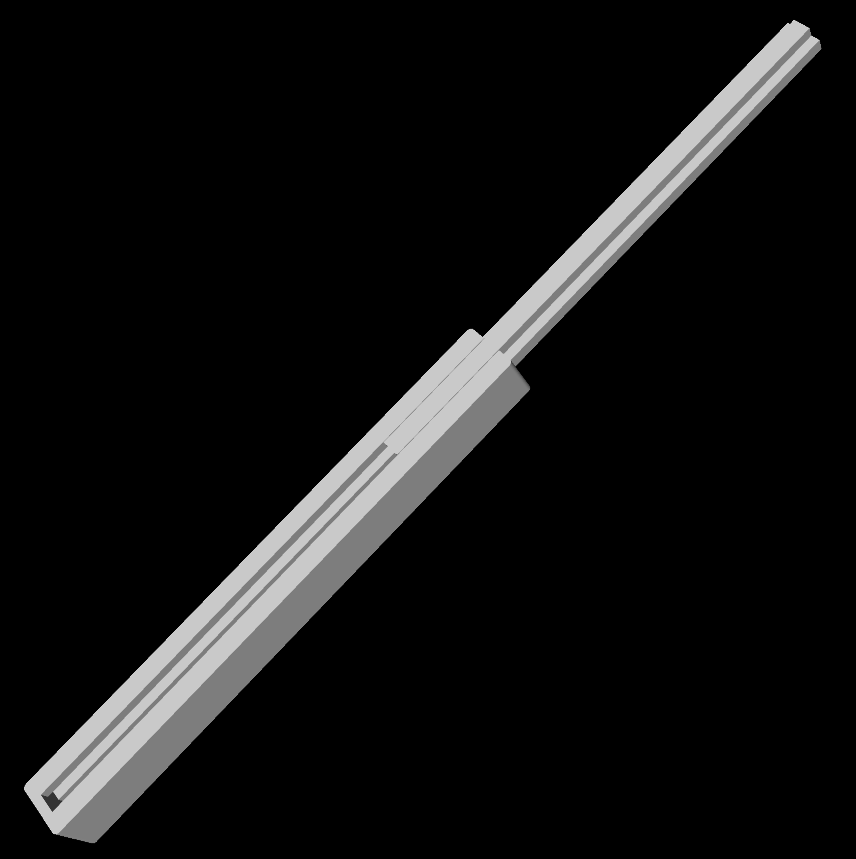

我设计了这样一个推盖盒子（注意：外壳圆角是不能做推盖的，要做推盖，就要把圆角取消），把盖子粘在外壳下面，下半部粘在插座上，我用的都是热熔胶（YYDS），这样就可以随时拿出来充电或者修改，如下图：
可以的话，完全可以设计一个整体打印，但是我不会...有机会再学。
功能演示
如果你不是和我一样，开关在拐角处（躺床上看不到），你都可以把蓝牙拔了，只用红外遥控控制，通过测量，没有蓝牙，功耗16mA，加上蓝牙瞬间130mA，差距有点恐怖...
BOM
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | 18650 | BAT1 | 18650 | 1 |
| 2 | 22pf | C1 | C0603 | 1 |
| 3 | 10uf | C2,C4 | C0805 | 2 |
| 4 | 0.1uf | C3,C5,C6,C8,C9,C10,C11,C12,C18 | C0603 | 9 |
| 5 | 4.7uf | C7 | C0603 | 1 |
