STM32F103C8T6核心板，用于验证手头的原理图没有问题，已经成功烧写了BetaFight飞控程序（NAZE V3.5）
由于没有系统的学习过电子设计（计算机专业只简单的学了点模电和数电），所以板子背面布局很不合理（和tb在售的成熟方案比不得）
只是作为原理图的验证。
Schematic_c8t6 littleBoard_2020-07-22_04-23-11.png

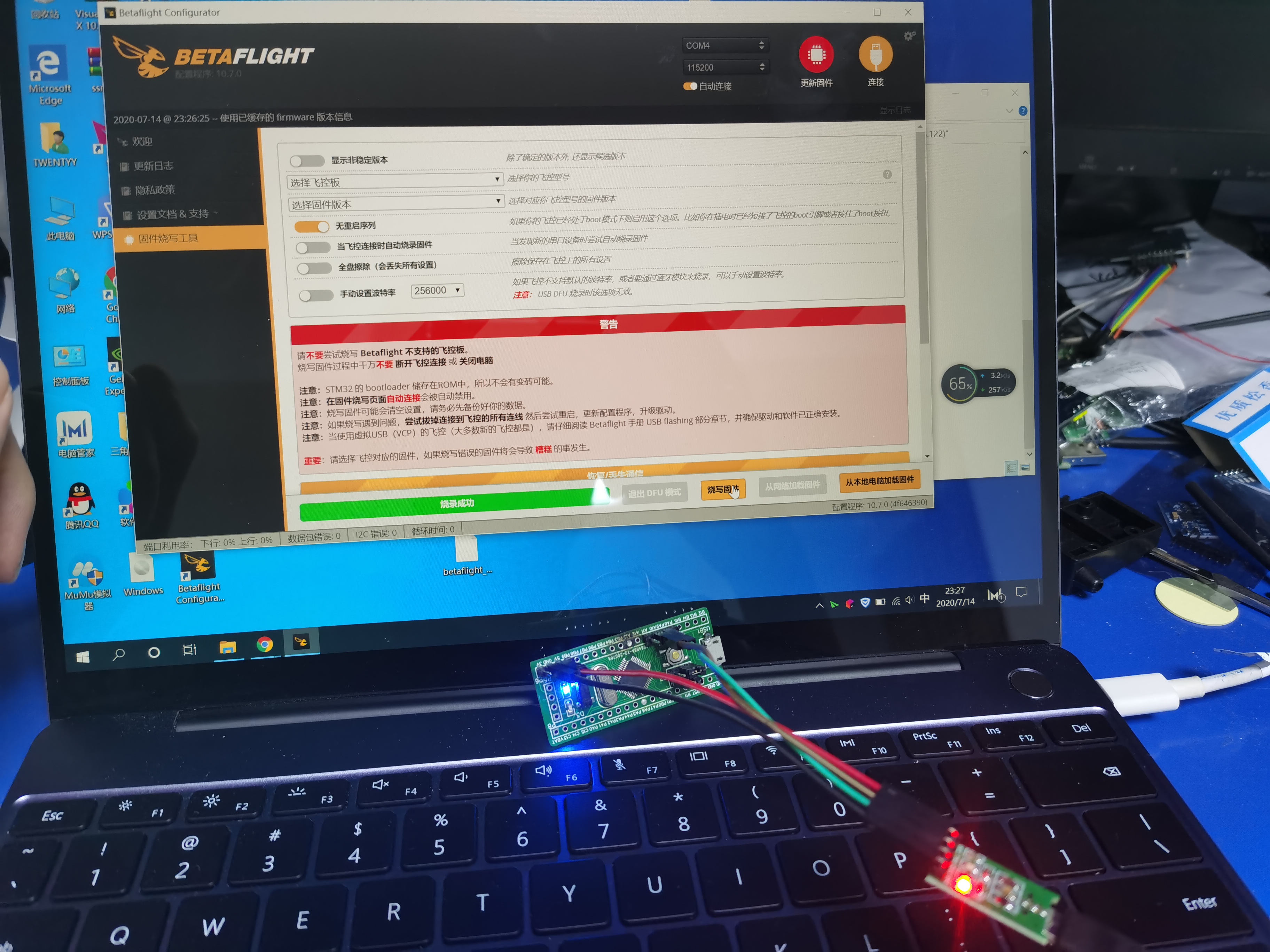

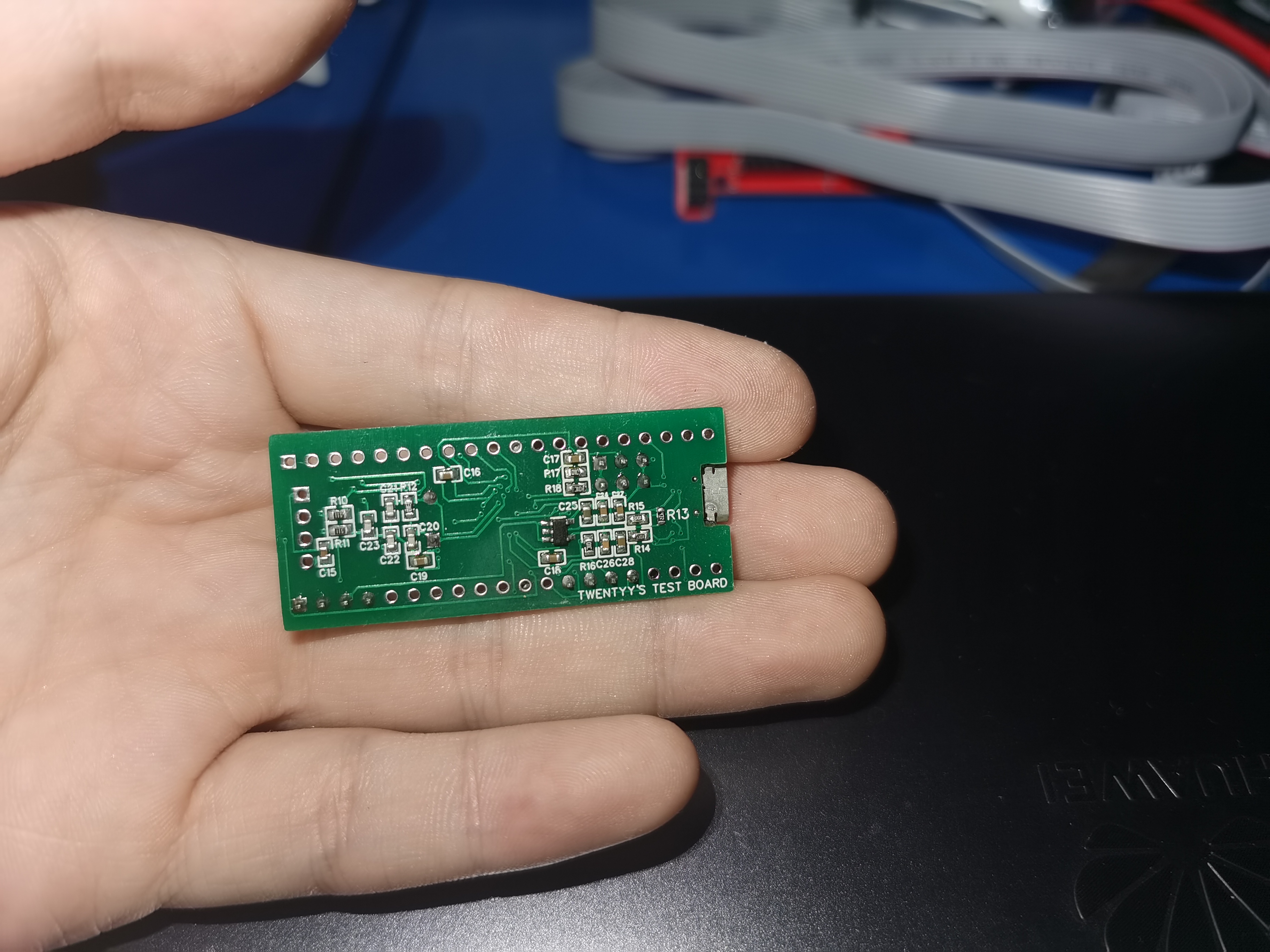

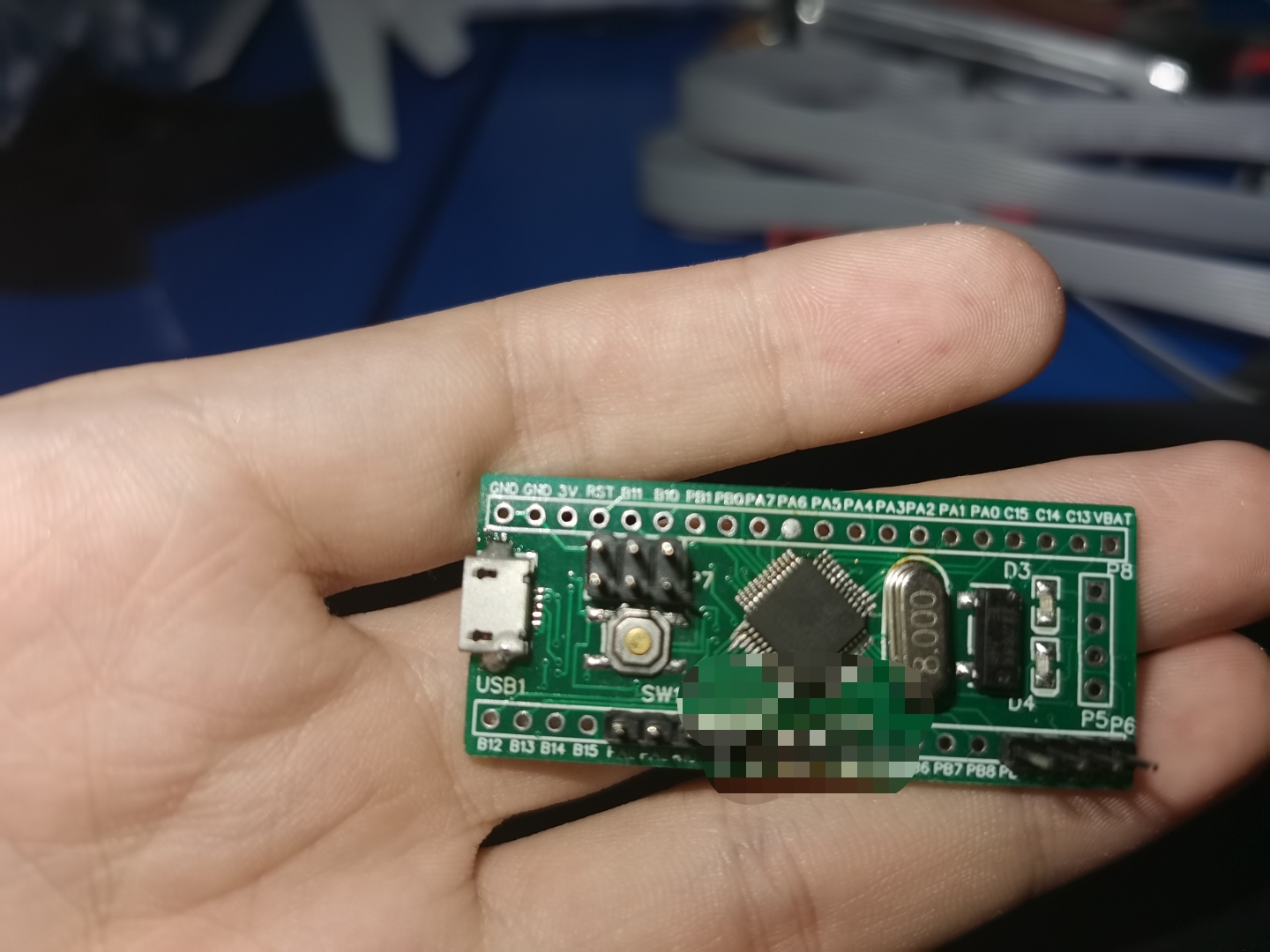

成品图： ![1594740902238_6b1e3059-3eba-4458-93f2-7de6600a8ec.jpg](//image.lceda.cn/pullimage/oaUgrD2WjTZTlilDvMCMHtZOoM73RAVHyCDtye56.jpeg)![IMG_20200714_233320.jpg](//image.lceda.cn/pullimage/9fiIhZWaQj5ps8Rhci7w7CICyGoVNiwHhTp28AGc.jpeg)![IMG_20200714_232726.jpg](//image.lceda.cn/pullimage/BBEmaGPXGFa8ogQdM6EXVLkLNER8QYQTGYrLAkg5.jpeg)

更正： 1.成品基本上没有问题，但是部分封装因为初次使用LCEDA不熟悉。导致PCB自动生成的封装错误（LED和R3）

2.更正了usb口切割之后难以安装的缺陷。取消切割豁口

3.更正了一部分忘记修改的丝印

4.增加了铺铜

设计图

原理图

预览

原理图在编辑器中打开

PCB

预览

手动布线在编辑器中打开

BOM

ID	Name	Designator	Footprint	Quantity
1	4.7K,0603	R13	R0603	1
2	510R,0603	R10,R11	0603	2
3	LED	D3,D4	LED0603_BLUE	2
4	104	C15,C24	0603	2
5	SWD	P5	HDR-1X4	1
