简介
5路灯光，可做氛围灯，也可做台灯。 有充电管理模块、锂电保护模块、LED驱动模块。 有多种放置方式，仅需少量螺丝、螺母，即可实现竖直放置。
简介：5路灯光，可做氛围灯，也可做台灯。 有充电管理模块、锂电保护模块、LED驱动模块。 有多种放置方式，仅需少量螺丝、螺母，即可实现竖直放置。开源协议
：GPL 3.0
创建时间：2021-08-24 06:39:20更新时间：2022-01-22 01:02:11
描述
5路灯光，可做氛围灯，也可做台灯。
- 18650作为电源供电。
- CB3S作为主控芯片控制。
- EUP2530VIR1作为LED驱动。
- IP2312U_VSET作为充电管理芯片。
- XB5352作为锂电保护芯片。

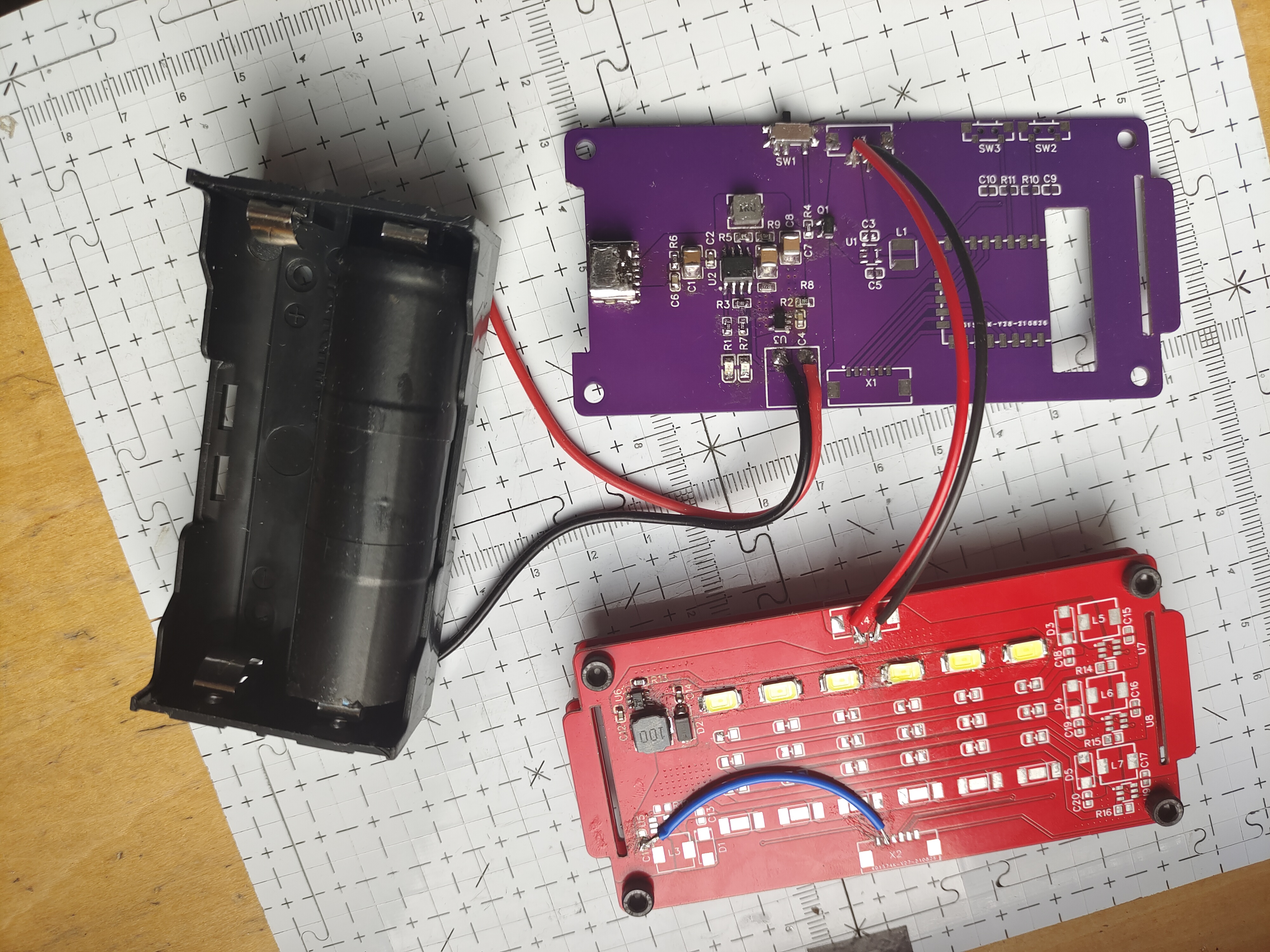

只进行了简单测试，实现一路白光：
两张灯板顺序堆叠，中间放2个螺母（1个螺母约厚2mm），板厚1.0mm，螺丝M3X8。
灯板插入底板时，需要先斜着插入，然后调整成近竖直状态。竖直宽度不够直接插入，稳定性更强。
平时也可以这样堆叠放置：
不足： Type-C前的那一条板子需剪掉。 可以板载电池盒。
BOM
暂无BOM
