【ART-Pi】ART-Pi智能开关扩展板+677952A

一、ART-Pi开发板

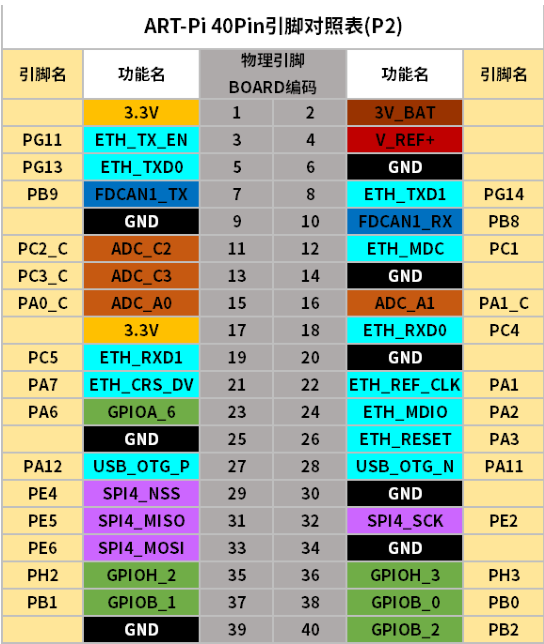

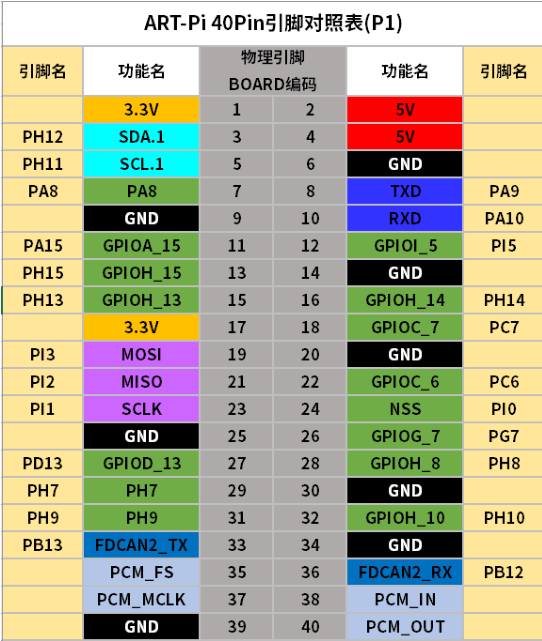

二、ART-Pi接口

三、硬件方面：

3.1 通过ART-Pi开发板自带WIFI，连接到阿里云生活物联网平台。

3.2 DHT11采集室内温度传输到生活物联网平台。

3.3 一路继电器控制家里的一个灯泡，用手机APP实现灯泡的开关。

3.4 一路继电器准备接到一个插座上，实现这个插座的开关，然后把家里的饮水机接入到这个插座上，通过手机APP控制。

3.5 OLED实时显示当前时间、室内温湿度和开关的状态

3.6 4个按键控制不同功能

3.7 3个LED： LED5、LED6、LED7

四、其他功能：
4.1 CH340串口通信

4.2 DS1302：精准计时

4.3 三个RGB灯： LED8、LED9、LED10

4.4 其他接口：蓝牙接口（蓝牙通信）、MPU6050接口、灯带接口、I2C接口
五、硬件规划
DHT11：

采集温湿度模块，通过编程可采集室内温湿度。超快响应、抗干扰能力强、性价比高，体积小功耗低，操作简单。

0.96寸OLED：

显示温湿度和灯泡、插座的状态，观感更强。体积小，显示效果好，显示内容多，IIC通信，通信接口少，通信简单。

有源蜂鸣器：

可作为配置模块信息的提示。

二路继电器：

连接家用电器的接口，通过小电压设备控制大电压设备。选择5V的继电器，电压使用范围合适。

三个可编程LED和三个电源指示灯：

    3个可编程LED可以作为调试程序的指示。

4个独立按键：

    独立按键可用于实现智能配网的按键，烧写三元组的按键，控制继电器开关的按键，也可用于调试程序使用。

USB接口:

    USB接口采用micro-usb，采用安卓数据线接口，是使用最广的接口之一，不用购买额外的数据线。

ULN2003：

    驱动继电器，一个芯片可以驱动好几路继电器，接线简单，而且非常的便宜。
